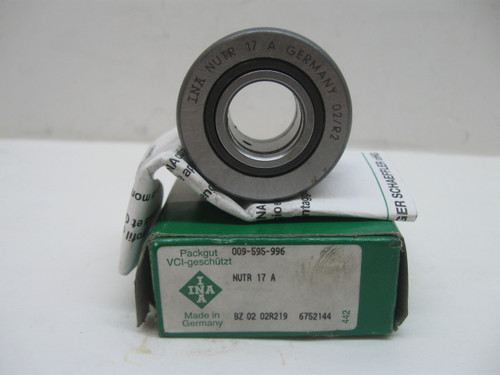

رولبرینگ سوزنی سری NUTR برند INA
دسته بندی محصول : INA Schaeffler & FAG
توضیحات :
رولبرینگ سری NUTR نوع یوکی، رولبرینگ های سوزنی یا استوانه ای آماده با طراحی تک ردیفه یا دو ردیفه هستند. آنها دارای کنس های بیرونی جداره ضخیم با سطح بیرونی تاج دار هستند (همچنین در صورت درخواست با سطح بیرونی استوانه ای موجود است)، می توانند بارگذاری‌های شعاعی بالا را تحمل و بارگذاری‌های محوری که به دلیل ناهماهنگی های کوچک، لغزش اریب یا ضربه های موقتی که در حین تماس وارد می شود را تحمل کنند.
رولبرینگ سوزنی سری NUTR برند INA
رولبرینگ سری NUTR نوع یوکی، رولبرینگ های سوزنی یا استوانه ای آماده با طراحی تک ردیفه یا دو ردیفه هستند. آنها دارای کنس های بیرونی جداره ضخیم با سطح بیرونی تاج دار هستند (همچنین در صورت درخواست با سطح بیرونی استوانه ای موجود است)، می توانند بارگذاری‌های شعاعی بالا را تحمل و بارگذاری‌های محوری که به دلیل ناهماهنگی های کوچک، لغزش اریب یا ضربه های موقتی که در حین تماس وارد می شود را تحمل کنند.
رولبرینگ های نوع یوکی بر روی شفت یا گل میخ نصب می شوند. آنها در یک بوش یاتاقان یا هوزینگ نصب نمی شوند، بلکه روی یک جداره مسطح پشتیبانی می شوند.
رولبرینگ های سوزنی نوع یوکی با یا بدون کنس داخلی در دسترس هستند. آنها با یا بدون هدایت محوری کنس بیرونی تولید می شوند. رولبرینگ های سوزنی نوع یوکی از هر دو طرف باز یا دارای آب بند (کاسه نمد) هستند.
رولبرینگ NUTR40 : مشخصات فنی
d | 40 mm | Bore diameter |
D | 80 mm | Outside diameter |
B | 32 mm | Width of the bearing |
Cr w | 57.000 N | Basic dynamic load rating, radial |
C0r w | 80.000 N | Basic static load rating, radial |
Cur w | 11.300 N | Fatigue load limit, radial |
nD G | 1.600 1/min | Speed on permanent grease lubrication |
F0r per | 60.000 N | Permissible static load, radial |
Fr per | 31.000 N | Permissible dynamic load outer ring, radial |
≈m | 0,816 kg | Weight |
Dimensions
C | 30 mm | Width, outer ring |
d2 | 50,5 mm | Stop diameter of thrust washer |
rmin | 1,1 mm | Minimum chamfer dimension |
r1 min | 0,6 mm | Minimum chamfer dimension |
Sealing | 2LB | Labyrinth seals on both sides |
Outer Ring profile | IOP | Optimized INA-profile |
Relubrication feature | IR | Via inner ring |
NUTR40-A INA یک رولبرینگ سوزنی با غلتک های استوانه ای است. رولرهای سوزنی این محصول ظرفیت تحمل بار بالا را با مقاومت در برابر ضربه معقول ترکیب می کنند. غلتک های موجود در جداره برای استفاده با انواع مختلف مسیر طراحی شده اند. به لطف یک کنس بیرونی با دیواره ضخیم، آنها می توانند بارهای شعاعی بالایی را تحمل کنند. بارهای محوری ناشی از خطای تراز یا ناهماهنگی را می توان در هر دو جهت جذب کرد. رولبرینگ سوزنی نوع یوکی برای نصب روی شفت مناسب هستند. آنها با بوش در یاتاقان نصب نمی شوند، اما یک جداره مسطح پشتیبانی می کند.
NUTR40-A INA طراحی کاملی دارد. عدم وجود قفسه امکان جا دادن تعداد بیشتری از ساچمه سوزنی را فراهم می کند و این باعث می شود تا بتواند بارگذاری شعاعی بسیاری را تحمل کند. رولر های مکمل کامل نیز نسبت به غلتک های جداره دارای قفسه در برابر ضربه مقاوم تر هستند. با این حال، حداکثر سرعت چرخش کمتر از انواع قفسه است. کاربردهای رایج رولبرینگ سوزنی شامل سیستم های نوار نقاله، سیستم های هدایت خطی و مکانیزم های بادامک می باشد.
کدفنی های موجود
Product | d (mm) | D (mm) | B (mm) | Cr (N) | C0r (N) | |
| 25 | 52 | 25 | 29.000 | 41.500 | |
| 50 | 90 | 32 | 58.000 | 86.000 | |
| 45 | 85 | 32 | 57.000 | 83.000 | |
| 35 | 72 | 29 | 45.500 | 65.000 | |
| 15 | 35 | 19 | 15.600 | 18.600 | |
| 20 | 47 | 25 | 28.500 | 38.000 | |
| 40 | 80 | 32 | 57.000 | 80.000 | |
| 17 | 40 | 21 | 19.100 | 24.800 | |
| 30 | 62 | 29 | 41.000 | 54.000 | |
| 20 | 52 | 25 | 31.500 | 44.500 | |
| 17 | 47 | 21 | 22.000 | 30.500 | |
| 15 | 42 | 19 | 18.700 | 24.200 | |
| 40 | 90 | 32 | 67.000 | 101.000 | |
| 25 | 62 | 25 | 35.500 | 54.000 | |
| 30 | 72 | 29 | 49.000 | 69.000 | |
| 35 | 80 | 29 | 52.000 | 77.000 | |
| 45 | 100 | 32 | 73.000 | 114.000 | |
| 50 | 110 | 32 | 77.000 | 127.000 |
نکته: شرکت باتیس توانایی گسترده ای در تامین اقلام با برند SKF داشته و کد فنی های بسیاری از این اقلام موجودی انبار می باشد. لازم به ذکر است که کد فنی های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند بسیار زیاد است.
همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
