گیربکس های دستگاه برگردان کوره‌های مبدل (Converter)
دسته بندی محصول : گیربکس های صنایع فولاد و متالورژی
توضیحات :

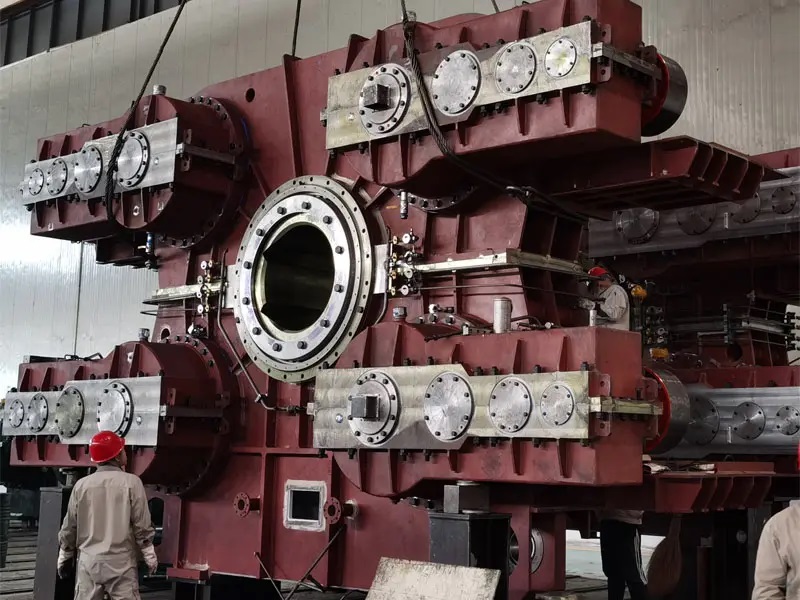

گیربکس‌های Converter Tilting Device نوع خاصی از گیربکس‌های صنعتی هستند که به‌طور ویژه برای استفاده در سیستم‌های کوره‌های مبدل (Converter) در صنایع فولاد و فلزات طراحی شده‌اند. این گیربکس‌ها نقش حیاتی در جابجایی و چرخش مبدل‌ها دارند که برای فرآیندهایی مانند ریختن فلز مذاب و تغییر زاویه مبدل به کار می‌روند. این سری محصول که برای برگرداندن قطعه، شمش، ظروف و غیره به کار می رود، از یک موتور فرکانس متغیر AC، کاهنده اولیه، کاهنده ثانویه و یک دستگاه متعادل کننده پیچشی میله تشکیل شده است. این گیربکس دارای یک نوع محور انتقال انعطاف پذیر کاملاً معلق مشبک چهار نقطه ای با دستگاه پیچشی میله به عنوان مکانیزم متعادل کننده گشتاور بوده و با سرعت کم، تحمل بار سنگین و نسبت سرعت زیاد مشخص می شود. همچنین می تواند به طور مکرر شروع به کار و یا ترمز کند و بارهای دینامیکی بزرگتری را تحمل کند.
گیربکس های دستگاه شمش/قطعه برگردان
این سری محصول از برند TORK Drive-NGC که برای برگرداندن کوره های مبدل یا کنورتور، قطعه، شمش، ظروف و غیره به کار می رود، از یک موتور فرکانس متغیر AC، کاهنده اولیه، کاهنده ثانویه و یک دستگاه متعادل کننده پیچشی میله تشکیل شده است. این گیربکس دارای یک نوع محور انتقال انعطاف پذیر کاملاً معلق مشبک چهار نقطه ای با دستگاه پیچشی میله به عنوان مکانیزم متعادل کننده گشتاور بوده و با سرعت کم، تحمل بار سنگین و نسبت سرعت زیاد مشخص می شود. همچنین می تواند به طور مکرر شروع به کار و یا ترمز کند و بارهای دینامیکی بزرگتری را تحمل کند.
نکته مهم: برند TORK Drive-NGC قابلیت جایگزینی گیربکس های فلندر، مگ، SEW و غیره در همه بخش های کارخانجات فولادی، فلزات و سیمان با هزینه و زمان تحویل بسیار کمتر، کارایی و طول عمر بالا (کیفیت رقابتی گیربکس های این برند در جهان)، خدمات پس از فروش و شرایط تحویل مناسب را از طریق شرکت بازرگانی تامین یکتا ساتراپ (باتیس) دارا می باشد. جهت دریافت اطلاعات بیشتر، مذاکره های فنی/مالی و استعلام قیمت به اینجــا مراجعه کنید.
همچنین برای مشاهده مشخصات فنی بیرینگ های مورد استفاده در گیربکس های صنایع مواد و متالورژی می توانید به اینجــا مراجعه کنید.
گیربکس‌های Converter Tilting Device نوع خاصی از گیربکس‌های صنعتی هستند که به‌طور ویژه برای استفاده در سیستم‌های کوره‌های مبدل (Converter) در صنایع فولاد و فلزات طراحی شده‌اند. این گیربکس‌ها نقش حیاتی در جابجایی و چرخش مبدل‌ها دارند که برای فرآیندهایی مانند ریختن فلز مذاب و تغییر زاویه مبدل به کار می‌روند.
ویژگی‌های کلیدی گیربکس‌های Converter Tilting Device:
- طراحی مقاوم : این گیربکس‌ها به دلیل کاربرد در شرایط سخت و پرتنش، از مواد بسیار مقاوم و با کیفیت بالا مانند چدن یا فولاد ساخته می‌شوند. طراحی مقاوم آنها تضمین می‌کند که می‌توانند نیروهای بسیار زیاد و بارهای شوک‌زا را تحمل کنند.
- دقت بالا در کنترل زاویه: گیربکس‌های Converter Tilting Device به‌گونه‌ای طراحی شده‌اند که تغییرات زاویه مبدل را با دقت بالا و کنترل شده انجام دهند. این دقت در کنترل برای فرآیندهای حساس مانند ریختن فلز مذاب ضروری است.
- مقاومت در برابر حرارت بالا: به دلیل نزدیکی به کوره‌های فلزی و تماس با محیط‌های بسیار داغ، این گیربکس‌ها باید تحمل دمای بالا را داشته باشند. بنابراین، سیستم‌های خنک‌کننده و مواد مقاوم در برابر حرارت برای حفاظت از گیربکس استفاده می‌شوند.
- سیستم‌های ایمنی و قفل‌کننده: این گیربکس‌ها معمولاً به مکانیزم‌های ایمنی مجهز هستند که در صورت بروز خطا یا شرایط اضطراری، از تغییر ناگهانی زاویه مبدل جلوگیری می‌کنند. برخی از این گیربکس‌ها همچنین دارای کلاچ‌ها یا ترمزهای داخلی هستند که به کنترل بهتر کمک می‌کنند.
اطلاعات فنی گیربکس‌هایConverter Tilting Device :
- نسبت‌های دنده: این گیربکس‌ها با نسبت‌های دنده مختلفی ارائه می‌شوند که امکان کنترل دقیق سرعت و گشتاور خروجی را فراهم می‌کنند. نسبت دنده‌ها به گونه‌ای انتخاب می‌شود که حرکت نرم و کنترل شده‌ای برای چرخش مبدل ایجاد شود.
- گشتاور: این گیربکس‌ها برای تولید گشتاورهای بسیار بالا طراحی شده‌اند. گشتاور خروجی معمولاً در محدوده‌ای از چندین هزار تا چند صد هزار نیوتن‌متر (Nm) قرار دارد که بسته به اندازه و نوع مبدل متفاوت است.
- سرعت خروجی پایین: سرعت خروجی این گیربکس‌ها معمولاً بسیار پایین است تا کنترل دقیق حرکت مبدل فراهم شود. به‌طور معمول، سرعت چرخش خروجی گیربکس در حد چند دور در دقیقه (RPM) یا کمتر است.
- تحمل بارهای شعاعی و محوری: گیربکس‌های Converter Tilting Device باید بتوانند بارهای شعاعی و محوری بسیار بالایی را تحمل کنند، زیرا مبدل‌ها و محتوای آنها وزن زیادی دارند.
- مواد ساختاری و روانکاری: این گیربکس‌ها معمولاً از فولاد آلیاژی و چدن با کیفیت بالا ساخته می‌شوند. سیستم‌های روانکاری پیشرفته برای اطمینان از عملکرد روان و کاهش سایش اجزا به کار گرفته می‌شوند. در برخی موارد از سیستم‌های روانکاری خودکار استفاده می‌شود.
ویژگی های این گیربکس ها از برند TORK Drive-NGC:
- توزیع معقول محدوده گشتاور برای صرفه جویی و کاربرد.
- ساختار تمام قطعات کلیدی با استفاده از آنالیز المان محدود بهینه شده که منجر به طراحی فشرده تر و جمع و جور تر می شود.
- ساختاری انعطاف پذیر که قادر به تحمل بارهای دینامیکی بزرگتر است.
- سطح دندانه ها سخت طراحی شده تا با استانداردهای بالای ISO، AGMA و DIN مطابقت داشته باشد.
پارامترهای فنی اصلی:
- مشخصات: 30 T-300 T
- حداکثر گشتاور: 6500 کیلو نیوتن متر
- گشتاور مصادفت: 15000 کیلو نیوتن متر
- محدوده نسبت سرعت: 520-1200
زمینه های اصلی کاربرد:
مورد استفاده در تجهیزات برگردان در فولادسازی و ریخته گری.
گیربکس‌های Converter Tilting Device به‌طور گسترده در صنایع فولادسازی و فلزات برای چرخش و کنترل کوره‌های مبدل استفاده می‌شوند. این گیربکس‌ها همچنین در سایر صنایع که نیاز به جابجایی و چرخش دقیق اجسام سنگین دارند، کاربرد دارند.
این گیربکس‌ها به دلیل دقت بالا، مقاومت در برابر شرایط سخت، و قابلیت تحمل بارهای سنگین، از اهمیت بالایی در فرآیندهای صنعتی برخوردارند.
برای دریافت کاتالوگ با ما تماس بگیرید.
نکته: شرکت باتیس دارنده گواهینامه معتبر به عنوان نماینده انحصاری واردات و فروش گیربکس های برند TORK Drive و NGC، توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ‌ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی‌های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.
همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
