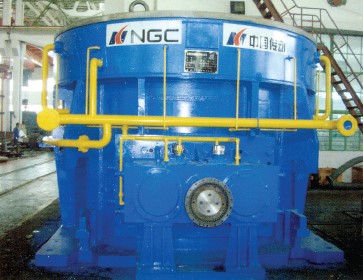

گیربکس اصلی آسیاب عمودی TORK Drive سری MLX

گیربکس‌های ورتیکال یا عمودی آسیاب سیمان (Vertical Mill Gearbox) بخشی حیاتی از تجهیزات آسیاب‌های عمودی در صنعت سیمان هستند و نقش مهمی در انتقال نیرو و کنترل حرکت در فرآیند آسیاب کردن مواد اولیه ایفا می‌کنند.

نکته مهم: برند TORK Drive-NGC قابلیت جایگزینی گیربکس های ورتیکال فلندر (Vertical Flender) در آسیاب های عمودی سیمان و مواد با هزینه و زمان تحویل بسیار کمتر، کارایی و طول عمر بالا (کیفیت رقابتی گیربکس های این برند در جهان)، خدمات پس از فروش و شرایط تحویل مناسب را از طریق شرکت بازرگانی تامین یکتا ساتراپ (باتیس) دارا می باشد. جهت دریافت اطلاعات بیشتر، مذاکره های فنی/مالی و استعلام قیمت با ما در ارتباط باشید.

همچنین برای مشاهده مشخصات فنی بیرینگ های مورد استفاده در گیربکس های آسیاب عمودی فلندر می توانید به اینجــا مراجعه کنید.

مکانیزم گیربکس‌های عمودی آسیاب سیمان

گیربکس‌های عمودی آسیاب سیمان برای تبدیل و انتقال گشتاور از موتورهای اصلی به آسیاب‌های عمودی طراحی شده‌اند. این گیربکس‌ها شامل چندین مرحله چرخ‌دنده هستند که برای کاهش سرعت و افزایش گشتاور استفاده می‌شوند.

مشخصات فنی

• نسبت انتقال: نسبت دنده‌ها برای تنظیم سرعت و گشتاور خروجی.
• ظرفیت گشتاور: حداکثر گشتاوری که گیربکس می‌تواند تحمل کند.
• توان موتور: توان موتوری که گیربکس به آن متصل است.
• مواد ساخت: دنده‌ها معمولاً از فولاد آلیاژی با کیفیت بالا ساخته می‌شوند تا دوام و مقاومت بیشتری داشته باشند.
• سیستم روانکاری: استفاده از روغن‌های مخصوص برای کاهش سایش و افزایش عمر مفید دنده‌ها.
• طراحی حرارتی: سیستم‌های خنک‌کننده برای جلوگیری از افزایش دما و افزایش بهره‌وری گیربکس.

مزایا

• کارایی بالا: انتقال قدرت به طور موثر و با حداقل اتلاف انرژی.
• دوام و استحکام: طراحی شده برای تحمل شرایط سخت و بارهای سنگین.
• کاهش نویز: استفاده از دنده‌های هلیکال و سیستم‌های روانکاری مناسب باعث کاهش نویز و ارتعاشات می‌شود.
• قابلیت اطمینان: عمر طولانی و نیاز به تعمیر و نگهداری کم.
• طراحی فشرده: به دلیل استفاده از دنده‌های سیاره‌ای، حجم و وزن گیربکس کاهش می‌یابد.

معایب

• هزینه بالا: هزینه تولید و نگهداری گیربکس‌های صنعتی بالا است.
• پیچیدگی نصب و تعمیر: نصب و تعمیر این گیربکس‌ها نیاز به تخصص و دانش فنی دارد.
• نیاز به نگهداری منظم: برای حفظ عملکرد بهینه و جلوگیری از خرابی‌ها، نگهداری دوره‌ای ضروری است.

کاربردها

• صنایع سیمان: استفاده گسترده در آسیاب‌های عمودی برای خرد کردن و آسیاب کردن مواد اولیه سیمان.
• صنایع معدنی: کاربرد در آسیاب‌های عمودی برای خرد کردن سنگ‌ها و مواد معدنی.
• صنایع شیمیایی: کاربرد در فرآیندهای تولید مواد شیمیایی و پودرها.
• صنایع نیروگاهی: استفاده در آسیاب‌های زغال سنگ برای تولید انرژی.

اطلاعات مهم دیگر

• نگهداری منظم: برای افزایش عمر مفید و کارایی گیربکس، نگهداری و سرویس‌های دوره‌ای ضروری است.
• به‌روزرسانی تکنولوژی: استفاده از تکنولوژی‌های جدید مانند سیستم‌های کنترل هوشمند و نظارت وضعیت می‌تواند کارایی و قابلیت اطمینان گیربکس‌ها را افزایش دهد.
• سازگاری با محیط: انتخاب مواد و طراحی مناسب برای کاهش اثرات زیست‌محیطی و افزایش بهره‌وری انرژی.

گیربکس‌های عمودی آسیاب سیمان جزء حیاتی و پیچیده‌ای از تجهیزات صنعتی هستند که نقش مهمی در فرآیندهای تولیدی مختلف ایفا می‌کنند. با توجه به ویژگی‌های فنی و مزایا و معایب آنها، انتخاب و استفاده صحیح از این گیربکس‌ها می‌تواند به بهبود کارایی و کاهش هزینه‌ها در صنایع مختلف کمک کند.

مشخصات گیربکس آسیاب عمودی MLX برند TORK Drive-NGC

گیربکس صنعت سیمان هسته اصلی تجهیزات انتقال نیرو در سیستم کارخانجات سیمان است، از جمله گیربکس آسیاب غلتکی عمودی، گیربکس کاهنده آسیاب گلوله ای، گیربکس جانبی برای آسیاب های گلوله ای و گیربکس آسیاب زغال سنگ، گیربکس آسیاب های دو طرفه، گیربکس سیاره ای برای پرس نورد (رولر پرس). شرکت TORK Drive-NGC، تولید کننده ای است که در زمینه توسعه و تولید گیربکس های کاهنده عمودی کار کرده تا در تکمیل سیستم آسیاب های ساخته شده توسط تولید کنندگان خارجی مورد استفاده قرار گیرد. این شرکت دارای یک گروه قوی از تکنسین ها و مهندسان، تجربه غنی در تولید گیبرکس های کاهنده آسیاب و تجهیزات پردازش پیشرفته است. این شرکت همچنین دارای نرم افزار محاسبه طراحی استحکام دنده، نرم افزار ANSYS برای انجام آنالیز المان محدود گیربکس ها و قطعات کلیدی و نرم افزار طراحی بهینه فشار استاتیکی و جنبشی بیرینگ سنگین می باشد. در مورد تجهیزات اصلی برای ساخت و فرآوری دستگاه‌های کاهنده آسیاب عمودی، این شرکت دارای تجهیزات ویژه‌ای است که سایر تولیدکنندگان در چین از آن بی بهره هستند: دستگاه ابزار پردازش چرخ دنده سنگین (بالاتر از گرید دقت 5) و چرخ دنده داخلی (شناسه: 2600mm بالاتر از گرید 5) که هر دو از آلمان وارد شده اند تا از کیفیت و دقت قطعات کلیدی گیربکس های کاهنده عمودی اطمینان حاصل شود. در حال حاضر این شرکت می تواند گیربکس های کاهنده آسیاب عمودی را با حداکثر توان 5400 کیلووات تولید کند و توانایی ساخت گیربکس های کاهنده آسیاب عمودی با توان بالای 6500 کیلووات را دارد. این شرکت با چنین قدرت فنی بالا، دانش مکانیک عالی و سیستم مدیریت خوب، مطمئنا بهترین محصول را به نسبت قیمت بسیار عالی در اختیار صنعتگران قرار خواهد داد.

برخی از مشخصات گیربکس آسیاب عمودی MLX برند TORK Drive-NGC در ذیل آورده شده است:

• به طور گسترده در صنایعی مانند سیمان، نیروگاه برق و متالورژی استفاده می شوند.

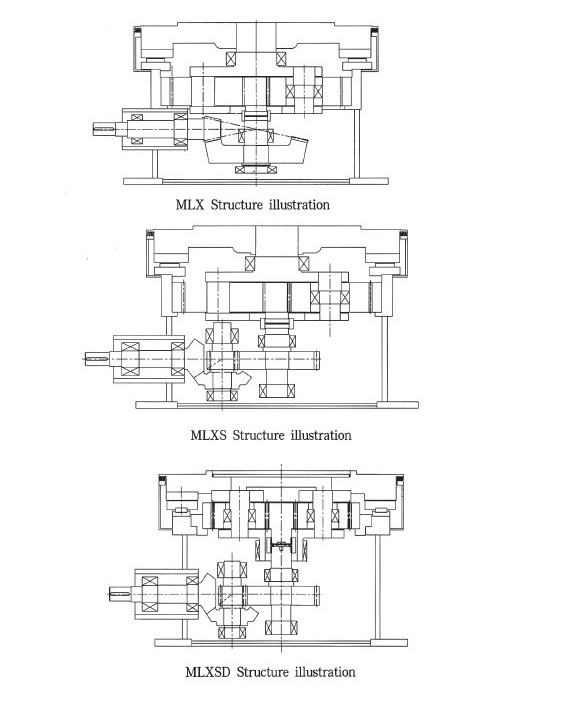

• ساختار: استفاده از چرخ دنده مخروطی شکل + چرخ دنده خورشیدی درایو مستقیم، چرخ دنده مخروطی + چرخ دنده + چرخ دنده خورشیدی درایو مستقیم، چرخ دنده مخروطی + چرخ دنده + چرخ دنده خورشیدی جدید درایو مستقیم، چرخ دنده + چرخ دنده مخروطی + چرخ دنده + چرخ دنده خورشیدی درایو مستقیم، چرخ دنده مخروطی + چرخ دنده خورشیدی + چرخ دنده خورشیدی درایو مستقیم، فلنج خروجی یکپارچه کاهنده و آسیاب به طور مستقیم به دیسک سنگ زنی متصل می شود تا گشتاور را منتقل کند و فشار ناشی از غلتک سنگ زنی را همزمان تحمل می کند.
• چرخ دنده های مخروطی ساخته شده از کلینگلنبرگ، چرخ دنده مخروطی یا بِوِل (Bevel)، چرخ دنده های معمولی، چرخ دنده خورشیدی و چرخ دنده سیاره ای، همگی تحت تکنیک کوئنچ و کربوره شدن قرار می گیرند؛ علاوه بر این، چرخ دنده ها، چرخ دنده های خورشیدی و چرخ دنده های سیاره ای از تکنیک تخصصی اصلاح نوع چرخ دنده، تکنیک شات بلاست استحکام بخش دندانه ها بهره می برند. حلقه دنده داخلی پس از پردازش تقریباً با دقت بالاتر از گرید 5 (ISO1328) صیقلی می شود.
• تمام چرخ دنده ها به صورت نو و پس از عملیات حرارتی استفاده می شوند. درزهای اصلی جوش روی بدنه و چرخ دنده سیاره ای توسط التراسونیک شناسایی و مشخصه یابی می شوند. تجهیزات جوشکاری پیشرفته و روش جوشکاری استاندارد برای تضمین استحکام بالا و صلبیت ثابت و بالا اتخاذ شده است.
• استفاده از فشار سینتیکی و استاتیکی، سیستم روانکاری با فشار استاتیکی، ایمن و قابل اعتماد.
• بوش های بلبرینگ توسط نرم افزار طراحی که به طور مشترک توسط شرکت ما توسعه داده شده، در طراحی بهینه استفاده می شود.
• عمر سرویس تمام بلبرینگ ها بیش از 80000 ساعت.

روغن برند Lubeoil: N220-320 (GB/T5903-1995).

• این سری از گیربکس های کاهنده دارای ویژگی‌های طراحی فشرده، سبک، راندمان بالا، سر و صدای کم، عملکرد پایدار، عمر طولانی و غیره است. ساختار ساده، ایمن و قابل اعتماد در عملیات و راحتی نصب و تعمیرات و نگهداری از دیگر ویژگی های سری MLX گیربکس های آسیاب عمودی است.
• شاخص های فنی اصلی این سری کاهنده ها در حال حاضر برای محصولات مشابه در داخل و خارج از کشور به پیشرفته ترین سطح رسیده است.
• حداکثر توان ورودی می تواند 8000 کیلووات باشد.

شرکت گروه تولیدی تجهیزات درایو با دقت بالا نانجینگ یا NGC، به عنوان یکی از 100 شرکت رقابتی صنعت مکانیک چین، یک شرکت در مقیاس بزرگ است که عمدتاً گیربکس‌های پرسرعت و سنگین تولید می‌کند. در این سالها، TORK DRIVE-NGC به طور فعال در حال توسعه بازار بین المللی است، محصولات آن به بیش از ده کشور از جمله ژاپن، ایالات متحده، آلمان، ایتالیا، فنلاند و غیره فروخته می شود. گیربکس های صنایع پتروشیمی، گیربکس آسیاب سیمان، گیربکس آسیاب زغال سنگ و گیربکس نیروگاه بادی و غیره، صنایع و مختلف مانند سیمان، نیروگاه، معدن،حمل و نقل و غیره را پوشش می دهد.

انواع گیربکس های آسیاب عمودی (Vertical) برند TORK DRIVE-NGC:

نمونه کد فنی گیربکس های آسیاب عمودی سری MLX

نکته: شرکت باتیس دارنده گواهینامه معتبر به عنوان نماینده انحصاری واردات و فروش گیربکس های برند TORK Drive و NGC،  توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ‌ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی‌های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.

همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
