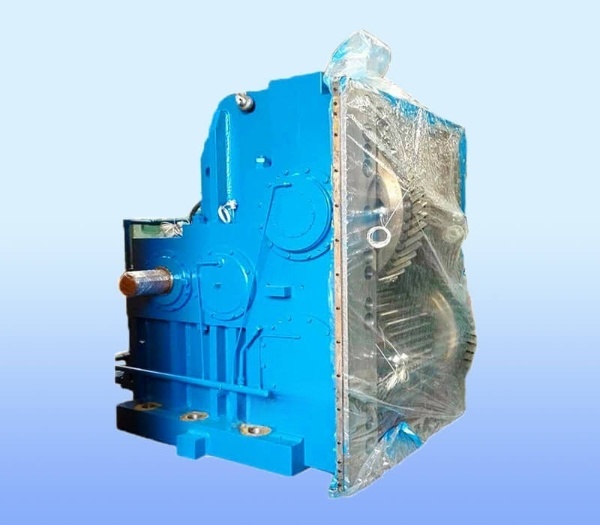

گیربکس های ساید درایو سری MBY و MBYX
دسته بندی محصول : گیربکس های صنایع سیمان و معدن
توضیحات :
گیبرکس های سری MBY(X) مخصوص آسیاب سیمان و پودر سازی با تکنولوژی روز چرخ دنده همراه با مزایای محصولات مشابه آلمان و ژاپن و تجربه محصولات مشابه طراحی داخلی تولید شده اند. بنابراین آنها می توانند تمام شرایط کاری بسیار بحرانی، مانند سرعت کم و کار سنگین، قابلیت اطمینان و عمر طولانی مورد درخواست تمام کارخانه های سیمان، معدن و سرامیک را برآورده کنند.
گیربکس های ساید درایو سری MBY و MBYX
گیبرکس های سری MBY(X) مخصوص آسیاب سیمان و پودر سازی با تکنولوژی روز چرخ دنده همراه با مزایای محصولات مشابه آلمان و ژاپن و تجربه محصولات مشابه طراحی داخلی تولید شده اند. بنابراین آنها می توانند تمام شرایط کاری بسیار بحرانی، مانند سرعت کم و کار سنگین، قابلیت اطمینان و عمر طولانی مورد درخواست تمام کارخانه های سیمان، معدن و سرامیک را برآورده کنند.
ویژگی های گیبرکس های ساید درایو برند TORK Drive - NGC:
طراحی MBY(X) دارای درایو (شفت کناری) تک مرحله ای با ایستگاه روغنکاری مجزا است. تمامی چرخ دنده ها با کلاس کیفی 6 (ISO1328-1995.1997) سخت شده اند. در مقایسه با محصولات ساخته شده توسط شرکت های بزرگ جهانی، آنها دارای ویژگی های جمع و جورتر، وزن کم، ظاهر زیبا، عملکرد ساده، تعمیر و نگهداری کمتر، قابل اطمینان تر و عمر طولانی هستند.
نکته مهم: برند TORK Drive-NGC قابلیت جایگزینی گیربکس های فلندر، مگ و غیره در همه بخش های کارخانجات سیمان و مواد با هزینه و زمان تحویل بسیار کمتر، کارایی و طول عمر بالا (کیفیت رقابتی گیربکس های این برند در جهان)، خدمات پس از فروش و شرایط تحویل مناسب را از طریق شرکت بازرگانی تامین یکتا ساتراپ (باتیس) دارا می باشد. جهت دریافت اطلاعات بیشتر، مذاکره های فنی/مالی و استعلام قیمت به اینجــا مراجعه کنید.
همچنین برای مشاهده مشخصات فنی بیرینگ های مورد استفاده در گیربکس های ساید درایو آسیاب گلوله ای می توانید به اینجــا مراجعه کنید.
گیربکس کاهنده برای آسیاب های محرک جانبی (ساید درایو)، ویژگی ها و مشخصات آن:
نکته درخشان یک شرکت موفق این است که خود را همیشه در مسیر رشد ببیند. شرکت TORK Drive (NGC) یک شرکت بزرگ در صنعت ماشین آلات مکانیکی است. انواع جعبه دنده های با سرعت بالا، تحمل بار سنگین، دقیق و سخت و همچنین کوپلینگ دنده تاجی را تولید می کند. محصولات این شرکت به طور گسترده در زمینه تولید برق، متالورژی، معدن، مصالح ساختمانی، کشتی سازی، صنایع پتروشیمی، هوانوردی و فضا، ماشین آلات صنایع نساجی و کاغذ استفاده می شود. دفاعی و تحقیقات علمی با تکنولوژی پیشرفته، تجهیزات برتر، انواع روش های بازرسی و آزمایش و سیستم کنترل کیفیت اثر، محصولات آن مورد تحسین وزارتخانه و ایالت های کشور تولید کننده آن قرار گرفته است. این شرکت یکی از 500 شرکت بزرگ و شرکت فناوری پیشرفته و جدید است. این شرکت نمونه استفاده از فناوری CAD و 863/CIMS است.
مشخصات محصولات تولیدی:
- قطر چرخ دنده کناری سخت 4000 میلی متر : حداکثر دقت گرید 3
- قطر چرخ دنده مخروطی (Bevel) 1200 میلی متر : حداکثر دقت گرید 5
- حداکثر سرعت گام خطی 176 متر بر ثانیه
- حداکثر سرعت چرخش 67000 دور در دقیقه
- حداکثر توان انتقال 55000 کیلووات
- حداکثر خروجی torch برابر 750 تن متر
- قیمت منصفانه و تحویل به موقع توسط ما.
کاربردهای گیربکس های کاهنده ساید درایو:
- آسیاب درایو جانبی، مانند آسیاب سیمان و پودر سرامیک
- حذف تجهیزات قدیمی برای نصب فشرده تر و آسان تر
- هر کاربرد دیگری که تحمل بار حیاتی باشد، می تواند بر اساس درخواست مشتری شخصی سازی شود.
شرکت TORK Drive-NGC به طور خاص گیربکس‌های MBY، MBYX با عملکرد بالا را به‌عنوان گیربکس جانبی اصلی برای آسیاب‌های گلوله ای پیکربندی می‌کند و دستگاه درایو جانبی به طرف دیگر متصل می‌شود. چرخ دنده کوچک روی چرخ دنده رینگی آسیاب گلوله ای از طریق یک جفت اتصال دوگانه برای تنظیم چرخ دنده کوچک متصل می شود.
داده های فنی
- طراحی 2 نوع
- مراحل انتقال 1 (چرخ دنده های موازی)
- محدوده نسبت تا 7.1
- توان اسمی 200 - 5000 کیلو وات

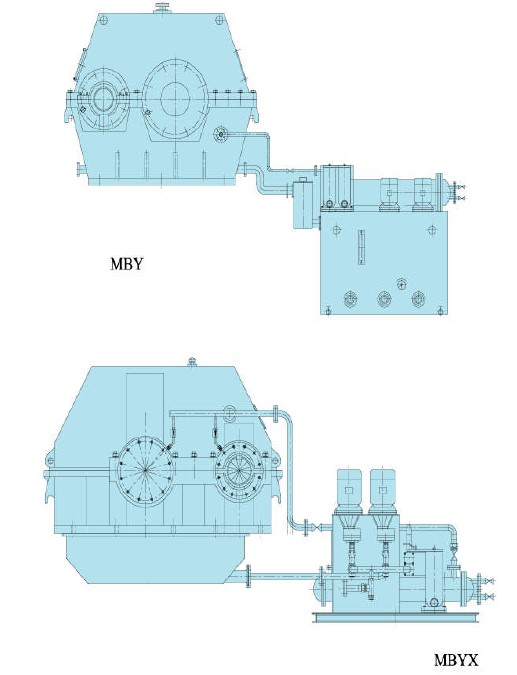

تفاوت گیربکس های سری MBY و MBYX
ایستگاه روغنکاری استاندارد = که مطابق با استاندارد کارخانه تولید کننده است، به عنوان قطعات اختیاری در دسترس هستند.

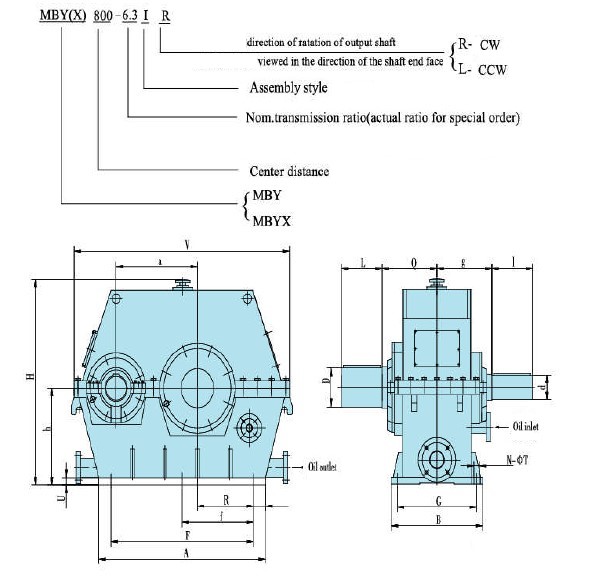

نمونه سیستم نامگذاری و ابعاد گیربکس های ساید درایو TORK Drive – NGC
- انتخاب نوع بر اساس توان انتقال، دور ورودی و نسبت درایو بدون در نظر گرفتن ضریب سرویس و فاکتور درایو و غیره است.
- علاوه بر توان انتقال، دور ورودی و نسبت درایو باید به سبک مونتاژ اطلاع داده شود. ایستگاه روغن کاری با گیربکس کاهنده عرضه می شود.
- برای درخواست و کاربرد ویژه (به عنوان مثال، کاهنده با یک ورودی و دو خروجی) لطفا با ما مشورت کنید.
- این شرکت همچنین دستگاه‌های اینچ، کوپلینگ‌ها، محور محرک و چرخ دنده‌های باز را با کاهنده‌های دنده برای مشتریان خود عرضه می کند.
یک کارخانه سیمان می خواهد یک گیربکس کاهنده برای آسیاب درایو جانبی انتخاب کند. چه مشخصات فنی باید ذکر کند؟
داده ها برای یک مثال سفارش عبارتند از:
- توان موتور: 1000 کیلووات
- دور: 1000 دور در دقیقه
- نسبت درایو: 6.3
- راه حل: از جدول رتبه بندی توان (1) کاتالوگ انتخاب کند، در حالی که nl = 1000r/min، u = 6.3 رتبه بندی p = 1200kw > 1000kw برای نوع MBY710
- نوع گیربکس انتخاب شده: MBY710
مثال دیگری برای یک کارخانه سیمان داده های فنی اصلی عبارتند از:
- قدرت موتور: 1000 کیلووات
- دور: 740r/min
- نسبت درایو: 6.3
- راه حل: از جدول رتبه بندی (2) کاتالوگ انخاب کند، در حالی که n1 = 740/min، u=6.3 توان رتبه بندی P = 1180kw> 1000kw برای نوع MBY(X)800
- نوع گیربکس انتخاب شده: MBY(X)800
یک نیروگاه می خواهد یک گیربکس کاهنده برای پودر کننده (آسیاب لوله) انتخاب کند. چه مشخصات فنی باید ذکر کند؟
- توان موتور: 380 کیلووات
- دور: 740 r/min
- نسبت درایو: 5
- راه حل: از جدول رتبه بندی توان (2) کاتالوگ انخاب کند، در حالی که n1 = 740r/min، u=5 رتبه بندی p = 380kw برای نوع MBY450
- نوع گیربکس انتخاب شده: MBY450
برای دریافت کاتالوگ با ما تماس بگیرید.
نکته: شرکت باتیس دارنده گواهینامه معتبر به عنوان نماینده انحصاری واردات و فروش گیربکس های برند TORK Drive و NGC، توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ‌ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی‌های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.
همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
