گیربکس آسیاب گلوله ای TORK Drive سری MFY

گیربکس آسیاب گلوله ای عمدتاً برای آسیاب های خردایش سیمان، مواد، مواد معدنی یا آلی و سرامیک ها استفاده می شود. گیربکس های کاهنده آسیاب گلوله ای با پیکربندی درایو مرکزی نوع جدیدی از گیربکس ها با خصلت سرعت کم و تحمل بار سنگین هستند و بر اساس تجربه غنی تولیدکنندگان معتبر جهانی و فناوری پیشرفته توسعه یافته اند. آنها عمدتا برای آسیاب گلوله ای (Ball Mill) استفاده می شوند.

پیکربندی گیربکس آسیاب سیمان دارای توزیع دوگانه، دو مرحله ای و درایو مرکزی است. نسبت کاهش 20-80 است. حداکثر توان انتقال 8500 کیلووات است. به طور معمول، الکتروموتور مناسب آن دارای سرعت چرخش 500 دور در دقیقه، 740 دور در دقیقه یا 990 دور در دقیقه باشد.

گیربکس های کاهنده‌ محرک مرکزی همگی دارای چرخ دنده های سخت شده هستند؛ عمر رولبرینگ های آن بیش از 100 هزار ساعت است؛ بیرینگ های کشویی (لینیرگایدها) و چرخ دنده‌ها طراحی با عمری بی‌نهایت دارند.

چیدمان سیستم کنترل و اندازه گیری الکتریکی ایمن و قابل اعتماد باعث اسکن دما می شود؛ تست ارتعاش و کنترل کامپیوتری تمام یاتاقان ها در حال تحقق است. از مزایای کاهنده های محرک مرکزی می توان به فشردگی، وزن سبک، ظرفیت انتقال بالا، خدمات طولانی مدت اشاره کرد. عمر، عملکرد صاف، سر و صدای کم، عملکرد آسان، تعمیر و نگهداری کم قطعات یدکی آسان به دلیل مفهوم مهندسی استانداردسازی و تعمیم در دسترس است.

 پارامترهای دقیق

• توان: P=800~9500 kW
• سرعت چرخش ورودی: n= 540~1500 rpm
• محدوده نسبت: i= 20~220
• حداکثر نویز مجاز 85 دسی بل در فاصله یک متری گیربکس کاهنده در زمان بارگذاری کامل آن است.
• عمر بیرینگ: عمر بیرینگ های شعاعی از نظر تئوری بیش از 100 هزار ساعت است؛ بیرینگ های کشویی از نظر تئوری عمر بی نهایت دارند.
• عمر طراحی گیربکس کاهنده: از نظر تئوری 30 سال.
• سرعت ارتعاش تئوری معمولی گیربکس آسیاب سیمان 2.5 میلی متر بر ثانیه است.
• ضریب سرویس گیربکس کاهنده اصلی (AMGA)≥2.5

نکته مهم: برند TORK Drive-NGC قابلیت جایگزینی گیربکس های ورتیکال فلندر (Vertical Flender) در آسیاب های عمودی یا گیربکس های آسیاب گلوله ای (Ball Mill) سیمان و مواد با هزینه و زمان تحویل بسیار کمتر، کارایی و طول عمر بالا (کیفیت رقابتی گیربکس های این برند در جهان)، خدمات پس از فروش و شرایط تحویل مناسب را از طریق شرکت بازرگانی تامین یکتا ساتراپ (باتیس) دارا می باشد. جهت دریافت اطلاعات بیشتر، مذاکره های فنی/مالی و استعلام قیمت به اینجــا مراجعه کنید.

همچنین برای مشاهده مشخصات فنی بیرینگ های مورد استفاده در گیربکس های آسیاب گلوله ای می توانید به اینجــا مراجعه کنید.

گیربکس های سری MFY و MFYX با پیکربندی درایو مرکزی، نوع جدیدی از گیربکس ها با ویژگی سرعت کم و سنگین هستند که بر اساس تجربه غنی سازندگان چرخ دنده در چین در طراحی و سازنده های بزرگ گیربکس آسیاب سیمان دارای فناوری پیشرفته از ژاپن، دانمارک، آلمان، ایالات متحده آمریکا و سایر کشورهای صنعتی پیشرفته طراحی و توسعه یافته اند.

پیکربندی گیربکس های کاهنده سری MFY: دو مرحله ای، تنظیم شده برای قفل شدن و محرک مرکزی. کاهنده های سری MFYX سه مرحله ای هستند که ساخت مرحله اول انتقال چرخ دنده سیاره ای (خورشیدی) است که موفقیت آمیز بودن آن به اثبات رسیده است. مرحله دوم و سوم مانند گیربکس های کاهنده سری MFY است.

کاهنده‌های سری MFY و MFYX همگی دارای چرخ دنده های سخت شده هستند که توسط کربوریزه کردن و کوئنچ سخت شده‌ و کیفیت چرخ دنده در کلاس DIN 6  (1SO1328-1995.1997) یا بهتر است. طول عمر طراحی تمام قطعات بیش از 10 سال خواهد بود که در آن طول عمر چرخ دنده در تئوری نامحدود است، عمر بلبرینگ ساده به قدری بالاست که تقریباً فرسوده نمی شود. چیدمان سیستم کنترل و اندازه گیری الکتریکی ایمن و قابل اعتماد باعث می شود اسکن دما، تست ارتعاش و کنترل کامپیوتری تمام بیرینگ ها محقق شود.

از مزایای گیربکس های کاهنده سری MFY و MFYX می توان به فشردگی برای وزن سبک، ظرفیت انتقال بالا، عمر طولانی، عملکرد صاف، نویز کم، عملکرد آسان، تعمیر و نگهداری کمتر و قطعات یدکی آسان و در دسترس به دلیل طراحی مهندسی استانداردسازی شده و به دلیل ترکیبی از تجربیات پیشرفته اثبات شده در جهان، قابل اعتمادتر و پیشرفته تر است.

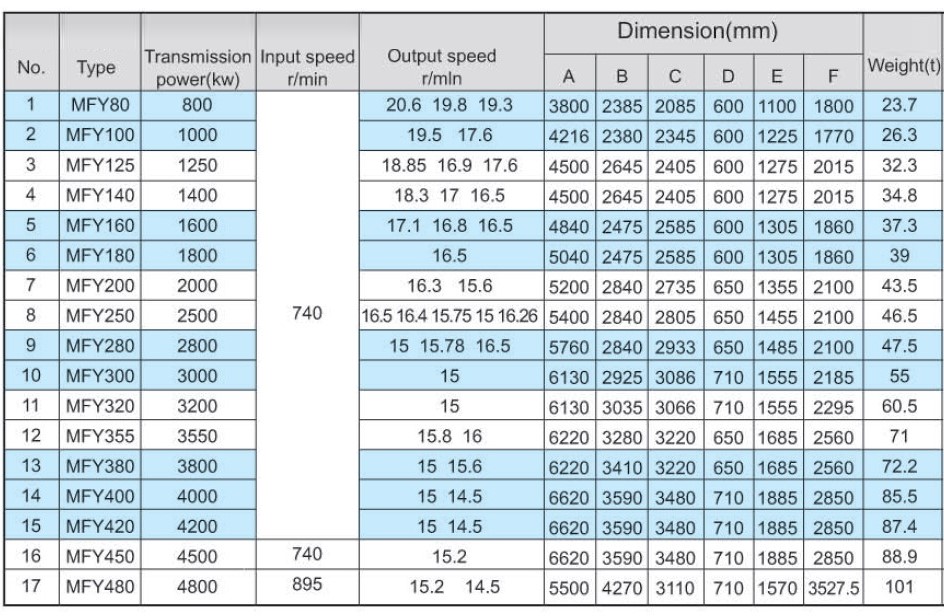

نمونه کد فنی های گیربکس های آسیاب گلوله ای برند TORK Drive- NGC

ویژگی های گیربکس های کاهنده سری MFY با پیکربندی درایو مرکزی (دو مرحله ای)

مکانیزم گیربکس آسیاب گلوله‌ای  (Ball Mill)

گیربکس‌های آسیاب گلوله‌ای برای انتقال قدرت از موتور به آسیاب طراحی شده‌اند. این گیربکس‌ها باید بتوانند گشتاور بالا و سرعت‌های مختلف را برای آسیاب کردن مواد به کار بگیرند. مکانیزم اصلی شامل چرخ‌دنده‌ها، شفت‌ها، بلبرینگ‌ها و سیستم‌های روانکاری است که به طور دقیق برای تحمل بارهای سنگین و شرایط کاری سخت طراحی شده‌اند.

مشخصات فنی

1. چرخ‌دنده‌ها: معمولاً از نوع مستقیم (spur) یا مارپیچ (helical) هستند که می‌توانند بارهای سنگین و گشتاور بالا را تحمل کنند.
2. مواد ساخت: از فولاد آلیاژی با مقاومت بالا در برابر سایش و فشار ساخته می‌شوند.
3. نسبت انتقال: طراحی شده برای انتقال قدرت به طور موثر و بهینه با توجه به نیازهای خاص آسیاب گلوله‌ای.
4. سیستم روانکاری: از روانکارهای مخصوص برای کاهش سایش و افزایش عمر مفید قطعات استفاده می‌شود.
5. سیستم خنک‌کننده: در برخی موارد، سیستم‌های خنک‌کننده برای جلوگیری از گرم شدن بیش از حد گیربکس به کار می‌روند.

مزایا

1. توانایی تحمل بارهای سنگین: طراحی شده برای کار در شرایط سخت و بارهای سنگین.
2. کارایی بالا: انتقال بهینه قدرت و کاهش تلفات انرژی.
3. طول عمر بالا: استفاده از مواد با کیفیت و سیستم‌های روانکاری مناسب.
4. دقت و کنترل: امکان کنترل دقیق سرعت و گشتاور برای بهبود فرآیند آسیاب کردن.

معایب

1. هزینه بالا: به دلیل استفاده از مواد با کیفیت و تکنولوژی‌های پیشرفته، هزینه تولید و نگهداری این گیربکس‌ها بالا است.
2. پیچیدگی تعمیرات: نیاز به تکنسین‌های متخصص برای تعمیر و نگهداری به دلیل پیچیدگی سیستم‌ها.

کاربردها

1. صنایع معدنی: در فرآیند خردایش و آسیاب کردن سنگ‌های معدنی.
2. صنایع سیمان: برای آسیاب کردن مواد اولیه و تولید سیمان.
3. صنایع شیمیایی: در تولید مواد شیمیایی و پودرهای مختلف.
4. صنایع سرامیک: در تولید مواد اولیه سرامیکی و پودرهای معدنی.

اطلاعات مهم

1. نگهداری و تعمیرات: برنامه‌ریزی دقیق برای نگهداری و تعمیرات منظم به منظور حفظ عملکرد بهینه گیربکس.
2. انتخاب گیربکس مناسب: انتخاب گیربکس با مشخصات فنی مناسب برای هر کاربرد خاص بسیار مهم است.
3. به‌روزرسانی تکنولوژی: پیگیری و استفاده از تکنولوژی‌های جدید برای بهبود کارایی و کاهش هزینه‌ها.

گیربکس‌های آسیاب گلوله‌ای نقش کلیدی در بهبود کیفیت محصولات و افزایش بهره‌وری صنایع مختلف دارند. با توجه به ویژگی‌های فنی و مزایای آنها، انتخاب صحیح و نگهداری مناسب از این تجهیزات می‌تواند به طور قابل توجهی بر کارایی و سودآوری فرآیندهای تولید تاثیر بگذارد.

نکته: شرکت باتیس دارنده گواهینامه معتبر به عنوان نماینده انحصاری واردات و فروش گیربکس های برند TORK Drive و NGC،  توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ‌ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی‌های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.

همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
