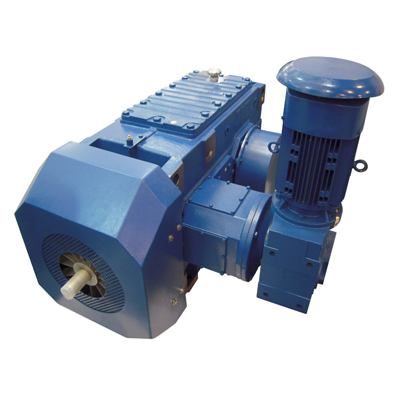

گیربکس های Bucket Elevator برند TORK DRIVE


دسته بندی محصول : گیربکس مخروطی مارپیچی Bevel


توضیحات :

گیربکس‌های Bucket Elevator (بالابر سطلی) بخشی از سیستم‌های انتقال مواد هستند که برای جابجایی عمودی مواد فله‌ای مانند غلات، شن، کود، مواد معدنی و دیگر مواد استفاده می‌شوند. این گیربکس‌ها طراحی شده‌اند تا انتقال پیوسته و موثر مواد را از پایین به بالا فراهم کنند.

گارانتی اصالت و ضمانت تحویل

اشتراک گذاری این محصول با دیگران

مشاوره برای این محصول

گیربکس های Bucket Elevator

گیربکس‌های Bucket Elevator (بالابر سطلی) بخشی از سیستم‌های انتقال مواد هستند که برای جابجایی عمودی مواد فله‌ای مانند غلات، شن، کود، مواد معدنی و دیگر مواد استفاده می‌شوند. این گیربکس‌ها طراحی شده‌اند تا انتقال پیوسته و موثر مواد را از پایین به بالا فراهم کنند. در زیر توضیحات تخصصی و کاربردهای این گیربکس‌ها آورده شده است:

توضیحات تخصصی

  1. ساختار و طراحی:
    • گیربکس‌ها: گیربکس‌های مورد استفاده در بالابرهای سطلی اغلب از نوع هلیکال (مورب) یا هلیکال-بیول (مورب-مورب) هستند. این گیربکس‌ها دارای چندین مرحله چرخ‌دنده هستند که انتقال نیرو و کاهش سرعت را بهینه می‌کنند.
  • موتور: موتور الکتریکی به گیربکس متصل می‌شود و توان لازم برای جابجایی مواد را فراهم می‌کند. توان موتور و سرعت آن با توجه به نیازهای عملیاتی بالابر انتخاب می‌شود.
  1. نسبت دنده‌ها:
  • گیربکس‌های بالابر سطلی دارای نسبت دنده‌های بالا هستند که امکان کاهش سرعت موتور و افزایش گشتاور را فراهم می‌کنند. این امر به جابجایی مواد سنگین در ارتفاعات بلند کمک می‌کند.
  1. مکانیزم‌های حفاظتی:
  • گیربکس‌ها معمولاً دارای مکانیزم‌های حفاظتی مانند کلاچ‌های ضد برگشت، محافظ‌های اضافه بار و سیستم‌های خنک‌کننده هستند تا از عملکرد پایدار و ایمن سیستم اطمینان حاصل شود.
  1. مواد و ساختار:
  • گیربکس‌ها از مواد مقاوم در برابر سایش و خوردگی ساخته می‌شوند، زیرا اغلب در محیط‌های صنعتی سخت و با مواد خورنده کار می‌کنند. بدنه گیربکس معمولاً از فولاد یا چدن ساخته می‌شود.

کاربردها

صنایع کشاورزی: بالابرهای سطلی در جابجایی غلات، دانه‌ها و سایر محصولات کشاورزی از سیلوها به محل‌های فرآوری یا انبار استفاده می‌شوند.

صنایع معدنی: برای جابجایی مواد معدنی مانند زغال سنگ، سنگ آهن، و سایر مواد معدنی از معادن به محل‌های فرآوری و انبار.

صنایع شیمیایی و پتروشیمی: در جابجایی مواد خام و محصولات شیمیایی و پتروشیمی از یک بخش کارخانه به بخش دیگر یا به محل‌های انبار استفاده می‌شوند.

صنایع غذایی: برای جابجایی مواد غذایی مانند شکر، نمک، آرد و سایر مواد خام غذایی در فرآیندهای تولید و بسته‌بندی.

صنایع ساختمانی: در جابجایی مواد ساختمانی مانند سیمان، شن و ماسه به کارگاه‌های ساختمانی یا محل‌های تولید.

مزایا

  1. افزایش بهره‌وری: با استفاده از گیربکس‌های بالابر سطلی، مواد به طور پیوسته و بدون توقف جابجا می‌شوند، که این امر باعث افزایش بهره‌وری فرآیند تولید می‌شود.
  2. کاهش هزینه‌ها: با بهینه‌سازی انتقال مواد، نیاز به نیروی انسانی کاهش می‌یابد و هزینه‌های عملیاتی کاهش پیدا می‌کند.
  3. طول عمر بالا: با استفاده از مواد مقاوم و طراحی مهندسی دقیق، گیربکس‌های بالابر سطلی دارای طول عمر بالایی هستند و نیاز به نگهداری کمتری دارند.
  4. ایمنی بالا: با داشتن مکانیزم‌های حفاظتی مختلف، ایمنی عملکرد سیستم تضمین می‌شود.

نامگذاری کد فنی گیربکس های برند TORK Drive

B 3 D H – 13 – 71 – B – CW

  • B: نوع
  • 3: تعداد مراحل
  • D: طراحی شفت خروجی
  • H: نحوه ی نصب
  • 13: اندازه
  • 71: نسبت اسمی
  • B: طراحی
  • CW: جهت چرخش شفت ورودی



توضیحات انواع

توضیحات مثال بالا

نوع B: هیلیکالی – مورب

هیلیکالی – مورب

تعداد مراحل: 3 مرحله‌ای

سه مرحله‌ای

طراحی شافت خروجی

S شافت توپر

 H شافت توخالی

 D شافت توخالی برای دیسک جمع کننده

شافت توخالی برای دیسک جمع کننده

موقعیت نصب

H: افقی

افقی

اندازه: 4 تا 18

اندازه 13

نسبت اسمی: نسبت اسمی iN) به جدول انتخاب در کاتالوگ مراجعه کنید(

نسبت اسمی iN=71

طراحی برای مونتاژ:

به جدول انتخاب در کاتالوگ مراجعه کنید

طراحی  B

جهت چرخش شافت ورودی: (با مشاهده روی شافت ورودی)

 CW ساعت‌گرد

 CCW پادساعت‌گرد

جهت چرخش شافت ورودی ساعت‌گرد است



ویژگی های عملکرد گیربکس های Bucket Elevator (آسانسور سطلی)

  • طراحی مدولار انعطاف پذیر و سودمند
  • زمان تحویل کوتاه
  • می تواند با توجه به نیاز مشتری سفارشی سازی شود
  • دانسیته توان بالا؛ بالاترین استاندارد بین المللی را برای سطوح توان ارائه می دهد
  • سرعت خروجی: 1.7-1200RPM
  • گشتاور خروجی: تا 470000 نیوتن متر
  • توان موتور: 2.2-5366kw
  • شکل نصب: روی پایه، نصب آسان
  • سطح دقت چرخ دنده ها: گرید 6



پارامترهای فنی اصلی در برند NGC

  • سری: M
  • نسبت دنده سری: 25-400
  • گشتاور: 6.6-236 kN⋅M



موارد زیر باید کاملاً رعایت شود:

  • تصاویر فقط نمونه هستند و کاملاً مرتبط نیستند. ابعاد قابل تغییر است.
  • وزن ها مقادیر متوسط ​​هستند و کاملاً الزام آور نیستند.
  • برای جلوگیری از حوادث، تمام قطعات چرخان باید طبق مقررات ایمنی محلی و ملی محافظت شوند.
  • قبل از راه اندازی، دستورالعمل های عملیاتی باید رعایت شود. یونیت های دنده آماده برای بهره برداری اما بدون پر کردن روغن تحویل داده می شوند. بنابراین روغن مشخص شده باید پر شود.
  • مقادیر روغن داده شده فقط مقادیر راهنما هستند. مقدار دقیق روغن بستگی به علائم روی میله دارد.
  • به طور معمول، موتورهای دنده کمکی در کارخانه قبل از ارسال با روان کننده پر می شوند.

اگر از بک استاپ خانگی و کلاچ اوررانینگ استفاده می شود، لطفاً آنها را با گریس روغن کاری کنید (گریس لیتیوم شماره 2 می‌تواند نیاز را برآورده کند) و به صورت دوره ای تعویض کنید. اگر از بک استاپ و کلاچ اوررانینگ وارداتی استفاده می شود، لطفاً روغن کاری را در فلنج اتصال پر کنید تا کلاچ اوررانینگ روان شود، زیرا بک استاپ با پاشش روغن، روغن کاری می شود.



نکته: شرکت باتیس توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ‌ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی‌های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.

همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
