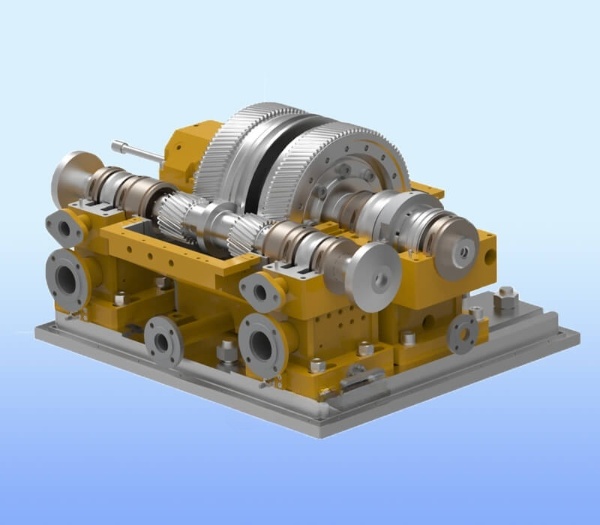

گیربکس های صنعتی سرعت بالای سری TDGS


دسته بندی محصول : گیربکس های سرعت بالای پتروشیمی


توضیحات :

گیربکس سرعت بالای سری TDGS برند TORK Drive به طور گسترده در توربین های بخار، توربین های گاز، ژنراتور، فن جریان، کمپرسور، پمپ ها، اکسیژن سازها، ماشین متعادل کننده و همچنین گیربکس سرعت بالا برای افزایش (کاهش) برای صنایع نظامی و غیرنظامی مورد استفاده قرار می گیرد.

گارانتی اصالت و ضمانت تحویل

اشتراک گذاری این محصول با دیگران

مشاوره برای این محصول

گیربکس های صنعتی سرعت بالای سری TDGS

مدل: افزاینده سرعت

گیربکس سرعت بالای سری TDGS برند TORK Drive به طور گسترده در توربین های بخار، توربین های گاز، ژنراتور، فن جریان، کمپرسور، پمپ ها، اکسیژن سازها، ماشین متعادل کننده و همچنین گیربکس سرعت بالا برای افزایش (کاهش) برای صنایع نظامی و غیرنظامی مورد استفاده قرار می گیرد.

  • سرعت چرخش بالا: حداکثر سرعت چرخش به 80000r/min می رسد.
  • حداکثر سرعت دایره‌ای 176 متر بر ثانیه است.
  • حداکثر فاصله مرکز 1000 میلی متر و حداکثر توان به 96000 کیلو وات می رسد.

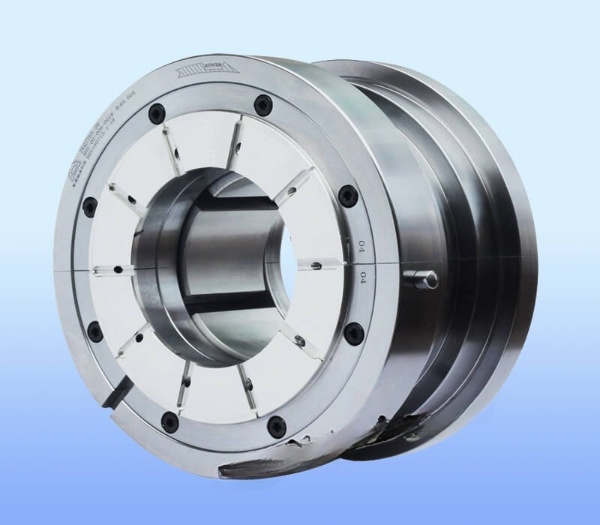

  • بلبرینگ یا رولبرینگ های گیربکس با سرعت بالا از بیرینگ های شعاعی عایق کج، بیرینگ های ساده، بیرینگ های تراست یا مخروطی عایق کج، بلبرینگ های تراست عایق، بلبرینگ‌های لوب ثابت و غیره استفاده می‌کنند.
  • دارای عملکرد بالا، قابلیت اطمینان بالا و عمر طولانی هستند. کوتاه ترین عمر برای یک گیربکس 10 سال است. به طور کلی، عمر مفید بیش از 20 سال، حتی بیشتر است. قابلیت سفارشی سازی قوی توسط شرکت TORK Drive وجود دارد.

مشخصات گیربکس سرعت بالا TDGS:

حداکثر فاصله مرکز 1000 میلی متر و حداکثر توان به 96000 کیلو وات می رسد.

دقت بالا: دقت دنده به گرید ISO4-6 و دقت تعادل دنده به ISO0.4-1.6 می رسد.

استاندارد بالا: استاندارد دقت دنده ISO1328-1:1995 و ISO1328-2 است؛ شدت دنده مطابق با AGMA420.04-1975 و AGMA421.06-1969 است؛ استاندارد بازرسی عملیات حرارتی مواد گیربکس مطابق با ISO6336-5:1996 انجام شده است. استاندارد بازرسی ارتعاش مطابق API670-2000 و نیاز سیستم روغن کاری مطابق APT614-1999 است.

تکنولوژی بالا: محصول توسط 3D-CAD طراحی شده است؛ آنالیز المان محدود اعمال شده است؛ اصلاحاتی برای عدم تغییر شکل حرارتی پروفیل چرخ دنده استفاده شده است؛ تکنیک های استحکام بخشی اتخاذ شده است؛ نرم افزار محاسبه ظرفیت تحمل بار لغزشی و دینامیکی سیستم روتور توسط نرم افزار استفاده شده است.

شرکت Tork Drive قادر به طراحی گیربکس با سرعت بالا مطابق با نیاز مشتری است. لطفا با ما تماس بگیرید.



Power

up to 55,000 kW

Rotation Speed

up to 67,000 r/min

Tangential Speed of Pitch

up to 176 m/s

Gear Machining Accuracy

up to ISO grade-3

مزایا

  • طراحی فشرده، طرح های ویژه برای کاربردهای مختلف
  • طراحی غیر استاندارد در صورت درخواست مشتری
  • ظرفیت تحمل بار بهبود یافته، بیرینگ ها و طرح های پوسته بیرینگ خاص
  • دقت دنده بالا
  • لرزش کم
  • انتشار صدای کم
  • لوازم جانبی مختلف



کاربردها



نکته: شرکت باتیس توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.

همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
