گیربکس مخروطی مارپیچ (bevel) سری T
دسته بندی محصول : گیربکس مخروطی مارپیچی Bevel
توضیحات :
گیربکس‌های Bevel یا همان گیربکس‌های مخروطی مارپیچی سری T یکی از انواع گیربکس‌های صنعتی هستند که برای انتقال نیرو بین محورهای متقاطع به کار می‌روند. این گیربکس‌ها از دنده‌های مخروطی مارپیچی برای انتقال نیرو استفاده می‌کنند.
یونیت های چرخ دنده مارپیچی سری T:
گیربکس‌های Bevel یا همان گیربکس‌های مخروطی مارپیچی سری T یکی از انواع گیربکس‌های صنعتی هستند که برای انتقال نیرو بین محورهای متقاطع به کار می‌روند. این گیربکس‌ها از دنده‌های مخروطی مارپیچی برای انتقال نیرو استفاده می‌کنند. در ادامه به توضیح نحوه کارکرد، مشخصات، مزایا و معایب، و اطلاعات فنی مربوط به این نوع گیربکس‌ها می‌پردازیم.
نحوه کارکرد
گیربکس‌های مخروطی مارپیچی سری T از دنده‌های مخروطی مارپیچی تشکیل شده‌اند که در زاویه‌ای نسبت به محورهای ورودی و خروجی قرار می‌گیرند. دنده‌های مخروطی مارپیچی به دلیل طراحی خاص خود، قادر به انتقال نیرو با زاویه‌های مختلف (معمولاً 90 درجه) هستند. این نوع گیربکس‌ها انتقال نیرو را با کمترین اصطکاک و نویز انجام می‌دهند و در عین حال از کارایی بالایی برخوردارند.
مشخصات
- طراحی: دنده‌های مخروطی مارپیچی که به طور خاص برای کاهش نویز و افزایش کارایی طراحی شده‌اند.
- زاویه انتقال نیرو: معمولاً 90 درجه.
- مواد ساخت: اغلب از مواد با کیفیت بالا مانند فولاد آلیاژی سخت‌کاری شده برای دنده‌ها استفاده می‌شود.
- پوشش: بسیاری از گیربکس‌ها دارای پوشش محافظ برای مقاومت در برابر خوردگی و افزایش عمر مفید هستند.
- نسبت انتقال: این گیربکس‌ها در نسبت‌های مختلفی تولید می‌شوند تا بتوانند برای کاربردهای مختلف استفاده شوند.
مزایا
- کاهش نویز و ارتعاش: به دلیل طراحی مارپیچی دنده‌ها.
- کارایی بالا: به دلیل کاهش اصطکاک بین دنده‌ها.
- استحکام و دوام بالا: به دلیل استفاده از مواد با کیفیت و طراحی مناسب.
- امکان انتقال نیرو در زاویه‌های مختلف: معمولاً 90 درجه.
معایب
- قیمت بالاتر: نسبت به گیربکس‌های ساده‌تر به دلیل طراحی پیچیده‌تر و مواد با کیفیت بالاتر.
- نیاز به نگهداری بیشتر: به دلیل ساختار پیچیده‌تر و نیاز به روغن‌کاری مناسب برای حفظ کارایی.
اطلاعات فنی
- نسبت انتقال: 1:1 تا 5:1 و بالاتر.
- توان انتقالی: بسته به مدل و سایز، از چند کیلووات تا صدها کیلووات.
- دور ورودی: از چند صد دور در دقیقه تا هزاران دور در دقیقه.
- گشتاور خروجی: از چند نیوتون‌متر تا چند هزار نیوتون‌متر.
گیربکس‌های مخروطی مارپیچی سری T به دلیل ویژگی‌های منحصر به فرد خود در بسیاری از صنایع مانند خودروسازی، ماشین‌آلات صنعتی، و تجهیزات انتقال قدرت به کار می‌روند. طراحی این گیربکس‌ها به گونه‌ای است که می‌تواند نیازهای مختلف صنعتی را برآورده سازد و انتقال نیرو را با کارایی و دقت بالا انجام دهد.
نمای کلی گیربکس مخروطی مارپیچ (bevel) سری T
گیربکس مخروطی مارپیچ یا بِوِل سری T برند TORK با انواع مختلف استاندارد موجود است، همه نسبت های 1:1، 1.5:1، 2:1، 2.5:1، 3:1، 4:1 و 5:1 موجود بوده و میانگین راندمان 98٪ است.
- یک شفت ورودی، دو شفت ورودی، شفت خروجی یک طرفه و شفت خروجی دو طرفه قابل ارائه است.
- چرخ دنده مخروطی مارپیچی می تواند در هر دو جهت بچرخد و به آرامی، با سر و صدا و لرزش کم، عملکرد بالایی را انتقال دهد.
- اگر نسبت 1:1 نبوده و سرعت ورودی روی شفت تکی قابل توسعه باشد، سرعت خروجی کاهش می‌یابد. اگر سرعت ورودی بر روی شفت دوبل قابل تغییر باشد، سرعت خروجی کاهش می یابد.

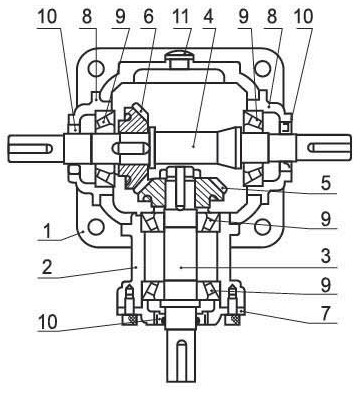

اجزای ساختاری گیربکس bevel سری T:
1 هوزینگ
2 نشیمنگاه بلبرینگ شفت با قابلیت تک توسعه پذیر
3 شفت تک توسعه پذیر
4 شفت دوبل توسعه پذیر
5 چرخ دنده اریب مارپیچی
6 چرخ دنده اریب مارپیچی
7 نشیمنگاه بیرینگ
8 نشیمنگاه بیرینگ
9 بلبرینگ
10 نشیمنگاه
11 روغن نما

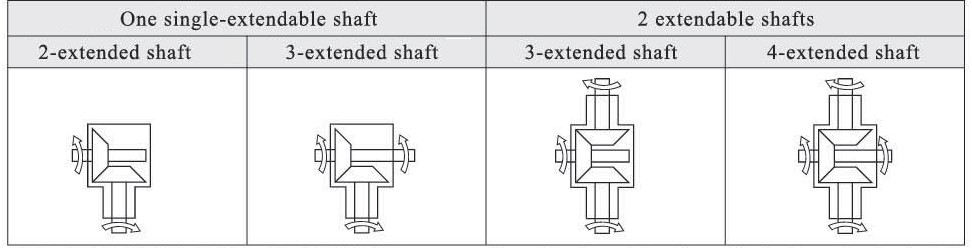

عملکرد چرخش:
مشخصات: جهت چرخش شفت خروجی با شفت ورودی متفاوت است.
لطفا در هنگام انتخاب شفت ورودی به رابطه سرعت توجه کنید (در صورت نسبت 1:1 چنین چیزی وجود ندارد)

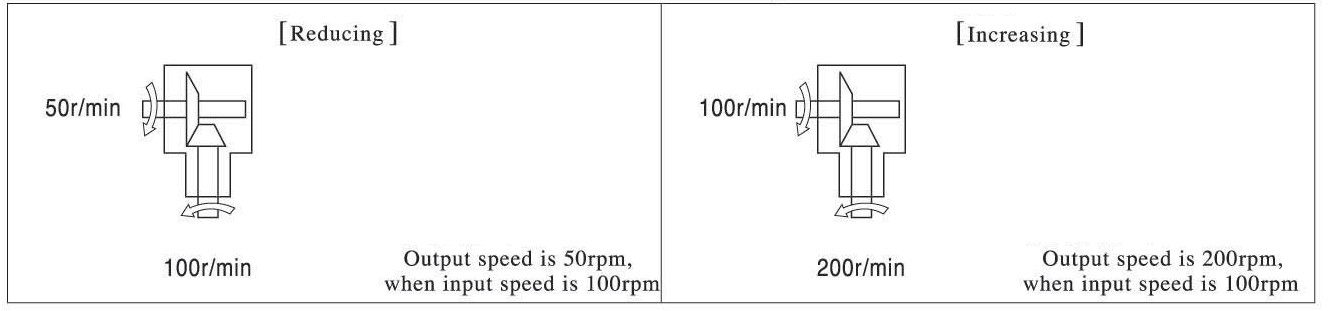

مثال: وقتی نسبت 2 باشد:
مثال کاربردی:
نامگذاری گیربکس های مخروطی مارپیچ برند TORK Drive:
گیربکس‌های مخروطی مارپیچی سری T دارای ویژگی‌های منحصر به فردی هستند که آنها را از سایر انواع گیربکس‌ها متمایز می‌کند:
انتقال نیرو در زوایای 90 درجه
یکی از ویژگی‌های بارز گیربکس‌های مخروطی مارپیچی، توانایی انتقال نیرو در زوایای 90 درجه است. این امر امکان استفاده از این گیربکس‌ها را در کاربردهایی که نیاز به تغییر جهت نیرو دارند، فراهم می‌کند.
کاهش نویز و ارتعاش
طراحی مارپیچی دنده‌ها در این گیربکس‌ها باعث کاهش نویز و ارتعاش می‌شود. دنده‌های مارپیچی به نرمی درگیر می‌شوند و باعث می‌شوند که عملکرد گیربکس بی‌صدا و روان باشد.
کارایی بالا
دنده‌های مخروطی مارپیچی به دلیل تماس مداوم و یکنواخت با همدیگر، باعث کاهش اصطکاک و افزایش کارایی مکانیکی گیربکس می‌شوند. این کارایی بالا منجر به افزایش بهره‌وری و کاهش مصرف انرژی می‌شود.
توانایی تحمل بارهای سنگین
به دلیل طراحی و ساختار قوی، این گیربکس‌ها قادر به تحمل بارهای سنگین و شوک‌های ناگهانی هستند. این ویژگی آنها را برای کاربردهای سنگین صنعتی مناسب می‌سازد.
دوام و عمر طولانی
استفاده از مواد با کیفیت بالا مانند فولاد آلیاژی سخت‌کاری شده در ساخت دنده‌ها و سایر اجزا، به همراه طراحی مهندسی دقیق، منجر به دوام و عمر طولانی این گیربکس‌ها می‌شود.
انعطاف‌پذیری در طراحی
گیربکس‌های مخروطی مارپیچی سری T در انواع مختلف و با نسبت‌های انتقال گوناگون تولید می‌شوند. این تنوع در طراحی امکان استفاده از آنها را در کاربردهای مختلف صنعتی فراهم می‌کند.
امکان انتقال قدرت در سرعت‌های بالا
این گیربکس‌ها می‌توانند قدرت را در سرعت‌های بالا منتقل کنند بدون اینکه کارایی خود را از دست بدهند. این ویژگی برای کاربردهایی که نیاز به سرعت بالا دارند بسیار مفید است.
نگهداری و سرویس آسان
با وجود ساختار پیچیده، بسیاری از گیربکس‌های مخروطی مارپیچی سری T به گونه‌ای طراحی شده‌اند که دسترسی به قطعات داخلی برای سرویس و نگهداری آسان باشد.
این ویژگی‌ها گیربکس‌های مخروطی مارپیچی سری T را به گزینه‌ای جذاب و کارآمد برای صنایع مختلف تبدیل کرده است، به ویژه در کاربردهایی که نیاز به انتقال نیرو در زوایای 90 درجه و تحمل بارهای سنگین دارند.
نکته: شرکت باتیس توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.
همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
