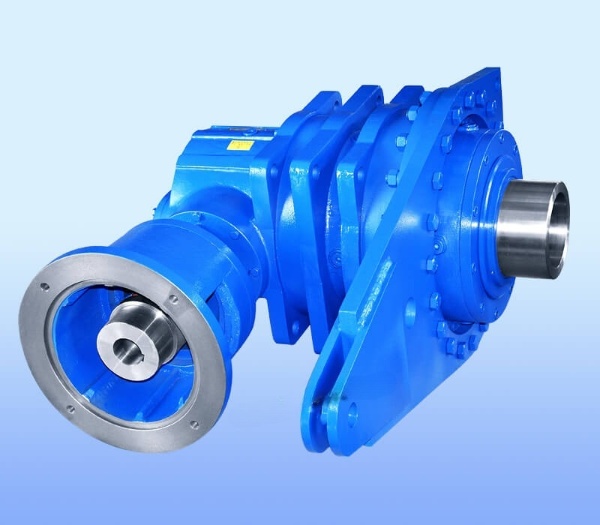

گیربکس خورشیدی (سیاره ای) سری P
دسته بندی محصول : گیربکس های خورشیدی (سیاره ای)
توضیحات :
واحدهای گیربکس سیاره ای (خورشیدی) سری P برند TORK که بدنه از چدن ساخته شده که خواص استحکام و ضد لرزشی آن را بهبود می بخشد. حالت ورودی: ورودی هم محور، ورودی دنده مارپیچی (هلیکال)، ورودی چرخ دنده اریب (بِوِل)-مارپیچ (هلیکال).حالت خروجی: مار پیچ هزارخار داخلی، شفت توخالی با دیسک انقباضی، اسپلاین هزارخار خارجی، شفت تو پر با کلید تخت.
گیربکس خورشیدی سری P:
- طراحی مدولار ترکیب متغیر را تحقق می بخشد.
- بدنه از چدن ساخته شده که خواص استحکام و ضد لرزشی آن را بهبود می بخشد.
- چرخ دنده های خورشیدی و سیاره ای به کمک سمنتیت و فرآیند سخت شدن تولید می شوند، چرخ دنده ها با سنگ زنی پردازش سطحی می شوند که باعث بهبود کارایی و طول عمر دنده ها می شود.
- حالت ورودی: ورودی هم محور، ورودی دنده مارپیچی (هلیکال)، ورودی چرخ دنده اریب (بِوِل)-مارپیچ (هلیکال).
- حالت خروجی: مار پیچ هزارخار داخلی، شفت توخالی با دیسک انقباضی، اسپلاین هزارخار خارجی، شفت تو پر با کلید تخت.
- حالت نصب: عمودی، افقی و بازوی گشتاور.
- سری P اندازه های 9-34، مرحله انتقال: 2، 3، نسبت: 25-4000، نسبت در ترکیب با سری های R، K بزرگتر خواهد بود.
گیربکس خورشیدی برند Tork Drive، به طور گسترده برای انواع صنایع استفاده می شود:
- امکان نصب فلنج، پایه یا شفت.
- طراحی شفت با سرعت کم: استوانه ای با کلید، هزارخاری، توخالی با دیسک کوچک یا شفت توخالی هزارخار.
- استاندارد کیفیت ساخت بالا، موتور استاندارد شده توسط IEC، عملکرد بالا و قابل اعتماد.
- نسبت انتقال اسمی از 2.5:1-4000:1
- جفت چرخ دنده سخت شده و مستحکم: حلقه دنده خارجی ساخته شده از فولاد آلیاژی 42CrMo، چرخ دنده های داخلی ساخته شده از فولاد 17CrNiMo6، حامل خورشیدی شناور در فولاد سخت شده و تمپر شده.
- چرخ دنده‌های استوانه‌ای با اصلاح پروفیل و پهلوی آنها، جفت چرخ دنده‌های اریب مارپیچ GLEASON صیقلی شده یا با مشخصات دقیق تراشیده شده.
- جهت چرخش شفت با سرعت بالا و پایین، هم برای حالت هم محور و هم برای شفت زاویه دار.
- تحمل بار چرخ دنده ها برای استحکام و مقاومت در برابر خمش خار و سوراخ شدن محاسبه شده است. حداکثر توان لحظه ای تایید شده است.
- این گیربکس می تواند جایگزین گیربکس فلندر، گیربکس Brevini و گیربکس Bonfiglioli شود.
نمونه بیانگر مدل سری P:
کد فنی نوع پایه
واحدهای گیربکس خورشیدی سری P:

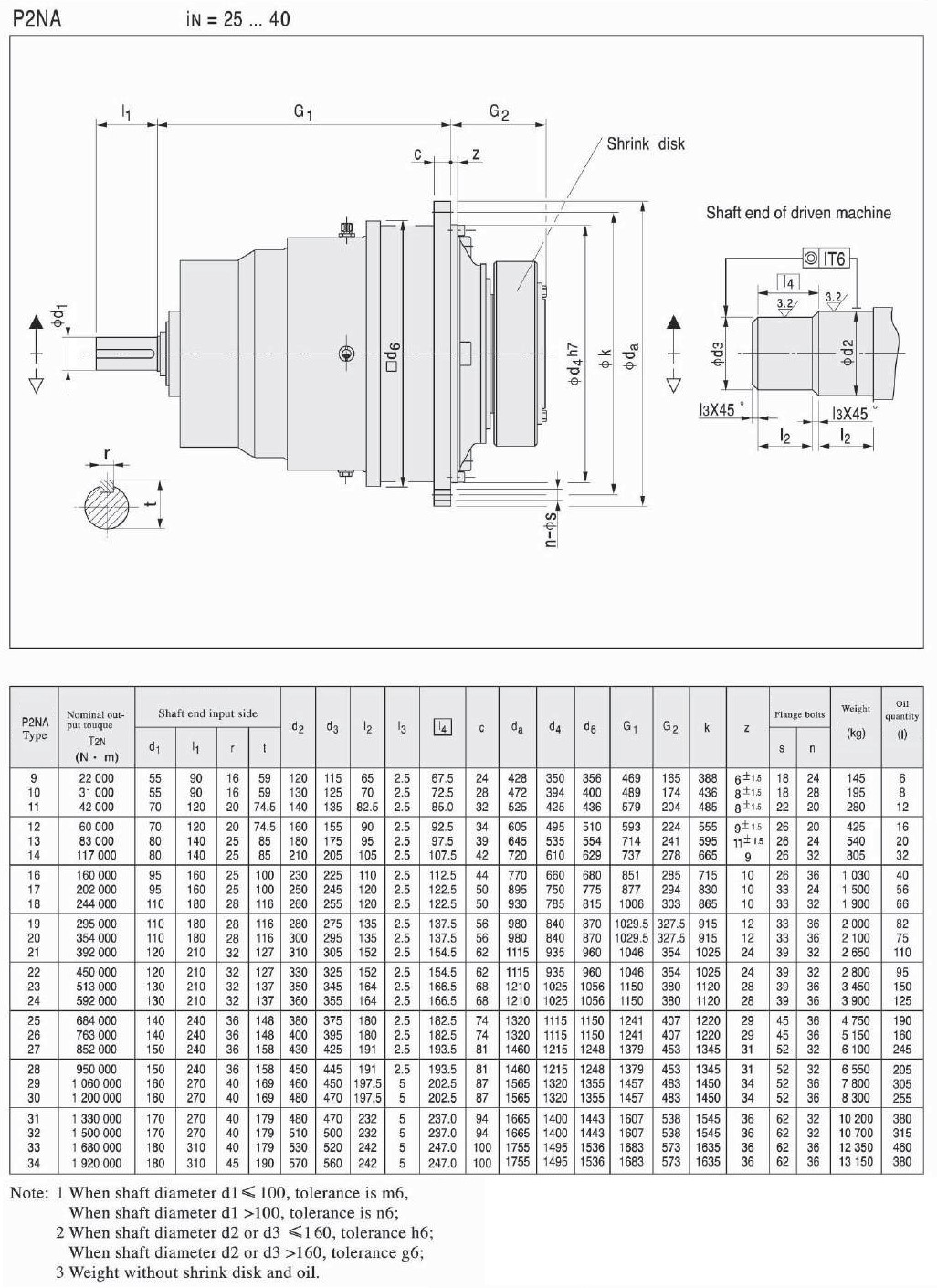

به طور مثال برای سری P2NA، کاتالوگ به شرح زیر است:
فاکتور برای ماشین محرک F1
Driven machines | Effective daily operating period under load in hours | Driven machines | Effective daily operating period under load in hours | ||||
0.5 | >0.5-10 | >10 |
| 0.5 | >0.5-10 | >10 | |
Waste water treatment | Conveyors | ||||||
Thickeners (central drive) | - | - | 1.2 | Bucket conveyors | - | 1.4 | 1.5 |
Filter presses | 1.0 | 1.3 | 1.5 | Hauling winches | 1.4 | 1.6 | 1.6 |
Flocculation apparata | 0.8 | 1.0 | 1.2 | Hoists | - | 1.5 | 1.8 |
Aerators | 1.0 | 1.8 | 2.0 | Belt conveyors ≤ 150 kW | 1.0 | 1.2 | 1.3 |
Raking equipment | - | 1.2 | 1.5 | Belt conveyors > 150 kW | 1.0 | 1.3 | 1.4 |
Combined longitudinal and rotary rakes | 1.0 | 1.3 | 1.3 | Goods lifts* | - | 1.2 | 1.5 |
Pre-thickeners | - | 1.3 | 1.5 | Passenger lifts* | - | 1.5 | 1.8 |
Screw pumps | - | 1.0 | 1.2 | Apron conveyors | - | 1.2 | 1.5 |
Water turbines | - | 1.1 | 1.4 | Escalators | 1.0 | 1.2 | 1.4 |
Pumps | - | - | - | Rail travelling gears | - | 1.5 | - |
Centrifugal pumps | - | 1.0 | 1.2 | Frequency converters | - | 1.8 | 2.0 |
Positive-displacement pumps | Reciprocating compressors | - | 1.8 | 1.9 | |||
1 piston | 1.3 | 1.4 | 1.5 | Cranes ** | |||
Slewing gears* | 1.0 | 1.4 | 1.8 | ||||
>1 piston | - | 1.0 | 1.3 | Luffing gears | 1.0 | 1.1 | 1.4 |
Dredgers | Travelling gears | 1.0 | 1.6 | 2.0 | |||
Bucket conveyors | - | 1.6 | 1.5 | Hoisting gears | 1.0 | 1.1 | 1.4 |
Dumping devices | - | 1.3 | 1.5 | Derricking jib cranes | 1.0 | 1.2 | 1.6 |
Caterpillar travelling gears | 1.2 | 1.6 | 1.7 | Cooling towers | |||
Bucket wheel excavators as pick-up for primitive material | - | 1.7 | 2.2 | Cooling tower fans | - | - | 1.7 |
Blowers (axial and radial) | - | - | 1.7 | ||||
Food industry | |||||||
Cutter heads | - | 2.2 | 2.2 | Cane sugar production | |||
Traversing gears* | - | 1.4 | 1.8 | Cane knives* | - | - | 1.7 |
Plate bending machines | - | 1.0 | 1.0 | Cane mills | - | - | 1.7 |
Chemical industry | Beet sugar production | ||||||
Extruders | - | - | 1.6 | Beet cassettes macerators | - | - | 1.2 |
Dough mills | - | 1.8 | 1.7 | Extraction plants, Mechanical refrigerators, Juice boilers | - | - | 1.4 |
Rubber calendars | - | 1.8 | 1.7 | Sugar beet washing machines, Sugar beet cutters | - | - | 1.5 |
Cooling drums | - | 1.8 | 1.7 | ||||
Mixers for uniform media | 1.0 | 1.2 | 1.4 | Paper machines | |||
of all-kind*** | - | 1.8 | 2.0 | ||||
Mixers for non-uniform media | 1.4 | 1.8 | 2.0 | Pulper drives | On request | ||
Agitators for media with uniform density | 1.0 | 1.3 | 1.5 | Centrifugal compressors | 1.4 | 1.5 | |
Agitators for media with non-uniform density | 1.0 | 1.5 | 1.7 | Cableways | |||
Material ropeways | - | 1.3 | 1.4 | ||||
Agitators for media with non-uniform gas absorption | 1.2 | 1.5 | 1.7 | To- and fro system aerial ropeways | - | 1.6 | 1.8 |
Toasters | 1.0 | 1.2 | 1.5 | T-bar lifts | - | 1.3 | 1.4 |
Centrifuges | 1.0 | 1.2 | 1.3 | Continuous ropeways | - | 1.4 | 1.6 |
Cement industry | |||||||
Metal working mills | Concrete mixers | - | 1.5 | 1.5 | |||
Plate tilters | 1.0 | 1.0 | 1.2 | Breakers* | - | 1.2 | 1.4 |
Ingot pushers | 1.0 | 1.2 | 1.5 | Rotary kilns | - | - | 2.0 |
Winding machines | - | 1.2 | 1.5 | Tube mills | - | - | 2.0 |
Cooling bed transfer frames | - | 1.3 | 1.7 | Separators | - | 1.6 | 1.6 |
Roller straighteners | - | 1.5 | 1.7 | Roll crushers | - | - | 2.0 |
Roller tables |
|
| |||||
Continuous | - | 1.0 | 1.5 |
|
| ||
Intermittent | - | 1.5 | 1.8 |
|
| ||
Reversing tube mills | - | 2.0 | 2.2 |
|
| ||
Shears | - | - | - |
|
| ||
Continuous crank type* | 1.0 | 1.4 | 1.6 |
|
| ||
Continuous casting drivers | - | 1.4 | 1.5 |
|
| ||
Rolls |
|
| |||||
Reversing blooming mills | - | 2.5 | 2.5 |
|
| ||
Reversing slabbing mills | - | 2.2 | 2.5 |
|
| ||
Reversing wire mills | - | 2.0 | 2.2 |
|
| ||
Reversing sheet mills | - | 1.6 | 1.8 |
|
| ||
Reversing plate mills | - | 1.5 | 1.7 |
|
| ||
Roll adjustment drives | 0.9 | - | - |
|
| ||
1) طراحی برای رتبه‌بندی قدرت ماشین متحرک P2
*) توان طراحی‌شده متناسب با حداکثر گشتاور
**) بار می‌تواند دقیقاً طبقه‌بندی شود.
***) بررسی ظرفیت حرارتی کاملاً ضروری است.
2) عوامل ذکر شده مقادیر تجربی هستند. شرط لازم برای کاربرد آنها این است که ماشین‌آلات و تجهیزات ذکر شده مطابق با طراحی و مشخصات بار پذیرفته شده عمومی باشند. در صورت انحراف از شرایط استاندارد، لطفاً با باتیس تماس بگیرید.
3) برای ماشین‌های متحرکی که در این جدول ذکر نشده‌اند، لطفاً با باتیس تماس بگیرید.
نکته: شرکت باتیس توانایی گسترده ای در تامین گیربکس های صنعتی و بیرینگ ها داشته و کد فنی های بسیاری از این اقلام موجودی انبار یا دارای شرایط تحویل فوری می باشد. لازم به ذکر است که کد فنی های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند یا برندهای مشابه بسیار زیاد است.
همچنین می توانید برای دریافت مشاوره فنی برای طراحی تجهیزات خود یا استعلام قیمت و موجودی با ما در ارتباط باشید.
