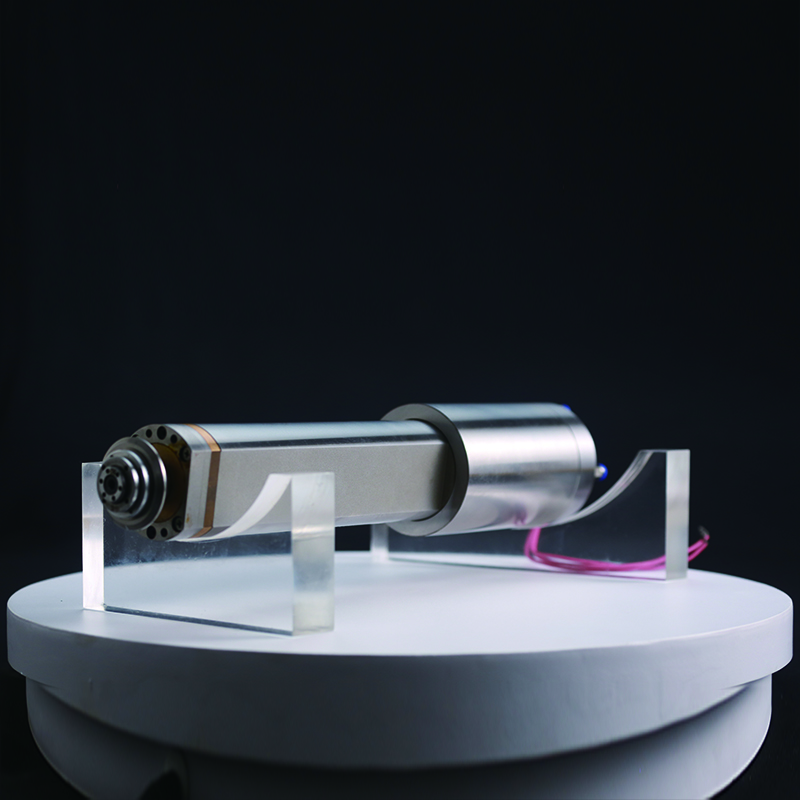

اسپیندل الکتریکی ZYS دستگاه برش


دسته بندی محصول : موتور اسپیندل


توضیحات :

ZYS می تواند محصولات اسپیندل جدیدی را مطابق با نیازهای کاربر توسعه دهد، مانند اسپیندل الکتریکی برای دستگاه برش (سری QD)، دوک الکتریکی برای دستگاه تست (سری SD) و اسپیندل الکتریکی برای رانش. اسپیندل الکتریکی برای برش ویفرهای سیلیکونی، سرامیک، شیشه و سایر مواد در صنعت الکترونیک استفاده می شود.

گارانتی اصالت و ضمانت تحویل

اشتراک گذاری این محصول با دیگران

مشاوره برای این محصول

اسپیندل ها

  • در سپتامبر 1958، بخش تولید اسپیندل با موفقیت اولین اسپیندل الکتریکی با دقت بالا در چین را توسعه داد. اسپیندل الکتریکی از سرعت 30000 تا 60000 r/min برای سنگ زنی بیرینگ دقیق استفاده می کند.
  • از طریق تلاش چندین نسل از کارمندان بخش اسپیندل، ZYS موقعیت پیشرو خود را در زمینه اسپیندل نخ ریسی با فرکانس بالا در چین ایجاد کرد و توسط تحقیق و توسعه روی انواع اسپیندل، رتبه اول را در چین دارد. ZYS واحد اصلی برای تعیین استانداردهای ملی اسپیندل است که تعدادی از استانداردهای اسپیندل را نوشته و همچنین این شرکت معاون مدیر کمیته فنی اجزای عملکردی Spindle انجمن صنعت ماشین ابزار چین است.
  • با تکیه بر مزایای در بیرینگ های دقیق، ZYS دارای مزایای منحصر به فرد در طراحی سیستم بیرینگ + شفت است. ZYS یکی از معدود شرکت‌هایی در جهان است که توانایی توسعه و تولید همزمان اسپیندل‌های موتور اسپیندلی دقیق و بیرینگ‌های با درجه P4/P2 را دارد.
  • نرم افزار "آنالیز ساختار اسپیندل و محاسبه CAD" برای تشکیل یک سیستم علمی کامل طراحی و ساخت اسپیندل توسعه داده شد. ZYS می تواند هر سال بیش از 100 نوع اسپیندل الکتریکی غیر استاندارد سفارشی و محصولات اسپیندل مکانیکی را ارائه دهد.



  1. اسپیندل های الکتریکی ZYS

اسپیندل الکتریکی یک واحد اسپیندلی است که عملکردهای موتور را یکپارچه می کند، یعنی موتور در واحد اسپیندلی تعبیه شده است تا یک مجموعه شفت دقیق را تشکیل دهد که باعث ادغام موتور و اسپیندل می شود. محدوده سرعت اسپیندل 100 ~ 150000r/min است و محدوده توان اسپیندل 0.2 ~ 150 کیلو وات است.

روش روانکاری بلبرینگ اسپیندل برقی شامل روانکاری با گریس، روغن کاری با هوای غلیظ روغنی و روانکاری گاز روغنی می باشد. روش های خنک کردن اسپیندل الکتریکی شامل خنک کردن با آب، خنک کردن با روغن، خنک کردن با هوا و خنک کننده طبیعی است. موتور اسپیندل الکتریکی دارای موتور ناهمزمان سه فازی و موتور سنکرون آهنربای دائمی است. حالت کاری اسپیندل الکتریکی شامل کنترل حلقه باز اینورتر و کنترل حلقه بسته درایو است. مشخصات اسپیندل های الکتریکی ZYS:

  1. دقت بالا، راندمان مکانیکی بالا، ساختار فشرده، لرزش و سر و صدای کم.
  2. عملکرد صاف، بدون ضربه و عمر بیرینگ اسپیندل طولانی مدت.
  3. دستیابی به سرعت بالا، دقت دینامیکی بالا و دقت استاتیکی و پایداری بهتر، آسان است.
  4. قابلیت ارتقا و پذیرش هر محدوده سرعت نامی برای برآوردن نیازهای شرایط کاری مختلف و تغییرات بارگذاری.
  5. قابلیت در عملکردهای توقف دقیق، موقعیت دقیق و سرعت دقیق با فناوری کنترل درایو برای رفع نیازهای مراکز تراشکاری، مراکز ماشینکاری و سایر ابزارهای ماشین CNC.

اسپیندل الکتریکی ZYS دستگاه برش

ZYS می تواند محصولات اسپیندل جدیدی را مطابق با نیازهای کاربر توسعه دهد، مانند اسپیندل الکتریکی برای دستگاه برش (سری QD)، دوک الکتریکی برای دستگاه تست (سری SD) و اسپیندل الکتریکی برای رانش.

اسپیندل الکتریکی برای برش ویفرهای سیلیکونی، سرامیک، شیشه و سایر مواد در صنعت الکترونیک استفاده می شود. این اسپیندل توسط بلبرینگ پنوماتیک با لرزش کم، چرخش پایدار و عملکرد پشتیبانی قابل اعتماد شناخته می شود. سیگنال تماس بین تیغه و ویفر سیلیکونی توسط برس کربنی برای کنترل دستگاه خارج می شود. گاز خروجی توسط صدا خفه کن تخلیه می شود که صدای اگزوز را کاهش می دهد. دارای سه جت آب بوده و قسمت جلویی آن به نازل متصل می شود تا تیغه را خنک و شستشو دهد.

بازرگانی تامین یکتا ساتراپ وارد کننده بلبرینگ های تخصصی در صنایع

Type

Speed (r/min)

Power S1 (KW)

Voltage (V)

Current (A)

Frequency (Hz)

Converter (KVA)

D

d

B

L1

L2

Old type

80QDZ30Q1

30000

1

153

5.2

500

2.2

80

46

23

185

340

QDZ30A

80QDZ30Q0.4

30000

0.4

220

1.6

500

2.2

85

44

22

190

340

QDZ30/0.4

80QDZ30Q0.4

30000

0.5

165

2.5

500

2.2

80

60

22.5

215

355

QDZ30CK1

92QDZ40Q0.5

40000

0.5

220

2.5

667

2.2

92

70

23

210

362

QDZ40A

80QDZ40Q0.5

40000

0.5

220

2.5

667

2.2

80

60

22.5

249

389

QDZ40LK1

82QDZ40Q0.5

40000

0.5

220

2.5

667

2.2

82

70

23

210

362

80QDZ40LK2

82QDZ40Q1

40000

1

220

3.4

667

2.2

82

70

23.5

220

362

-
