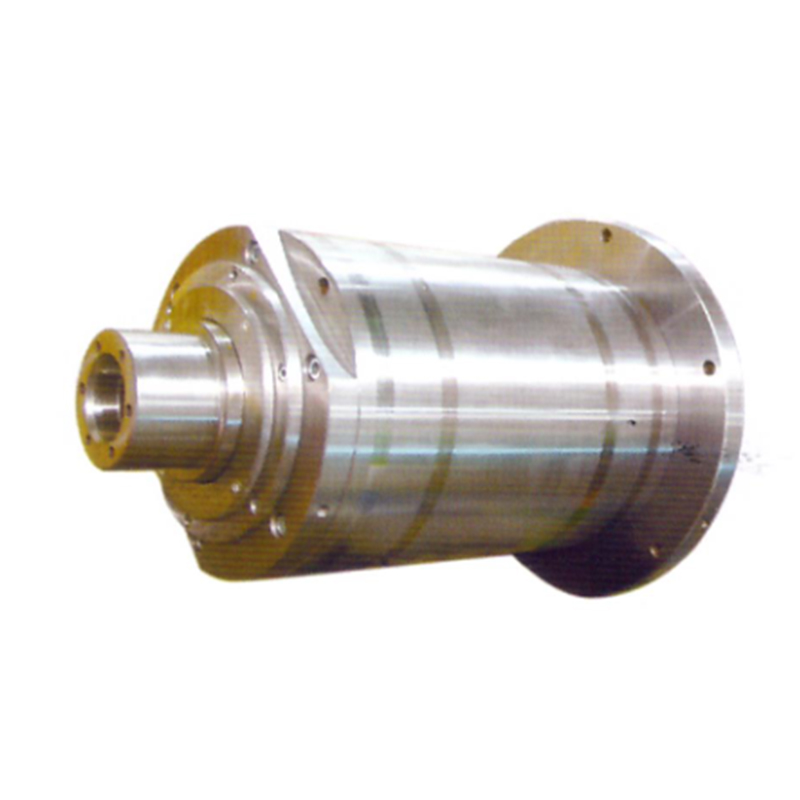

اسپیندل مکانیکی ZYS برای دستگاه برش


دسته بندی محصول : موتور اسپیندل


توضیحات :

برش چند سیمی (multi- wire cutting) نوع جدیدی از روش فرآیند برش است که مواد ساینده را به منطقه فرآیند نیمه هادی برای سنگ زنی از طریق حرکت رفت و برگشتی با سرعت بالا سیم فلزی می برد و مواد سخت و شکننده را به صدها ورق نازک به طور همزمان برش می دهد. در مقایسه با سایر فناوری ها، فناوری برش چند سیمی دارای مزایای بهره وری بالا، بهره وری بالا و دقت بالا است. این پرکاربردترین فناوری برش ویفر است

گارانتی اصالت و ضمانت تحویل

اشتراک گذاری این محصول با دیگران

مشاوره برای این محصول

اسپیندل ها

  • در سپتامبر 1958، بخش تولید اسپیندل با موفقیت اولین اسپیندل الکتریکی با دقت بالا در چین را توسعه داد. اسپیندل الکتریکی از سرعت 30000 تا 60000 r/min برای سنگ زنی بیرینگ دقیق استفاده می کند.
  • از طریق تلاش چندین نسل از کارمندان بخش اسپیندل، ZYS موقعیت پیشرو خود را در زمینه اسپیندل نخ ریسی با فرکانس بالا در چین ایجاد کرد و توسط تحقیق و توسعه روی انواع اسپیندل، رتبه اول را در چین دارد. ZYS واحد اصلی برای تعیین استانداردهای ملی اسپیندل است که تعدادی از استانداردهای اسپیندل را نوشته و همچنین این شرکت معاون مدیر کمیته فنی اجزای عملکردی Spindle انجمن صنعت ماشین ابزار چین است.
  • با تکیه بر مزایای در بیرینگ های دقیق، ZYS دارای مزایای منحصر به فرد در طراحی سیستم بیرینگ + شفت است. ZYS یکی از معدود شرکت‌هایی در جهان است که توانایی توسعه و تولید همزمان اسپیندل‌های موتور اسپیندلی دقیق و بیرینگ‌های با درجه P4/P2 را دارد.
  • نرم افزار "آنالیز ساختار اسپیندل و محاسبه CAD" برای تشکیل یک سیستم علمی کامل طراحی و ساخت اسپیندل توسعه داده شد. ZYS می تواند هر سال بیش از 100 نوع اسپیندل الکتریکی غیر استاندارد سفارشی و محصولات اسپیندل مکانیکی را ارائه دهد.

اسپیندل های مکانیکی

اسپیندل مکانیکی یک بخش کاربردی مهم ماشین ابزار با دقت بالا، استحکام بالا، عمر طولانی، نویز کم و تغییر شکل حرارتی کم است. روش اتصال اسپیندل مکانیکی CNC شامل نوع تسمه درایو، نوع اتصال مستقیم و نوع دنده است که می تواند نیازهای زمینه های مختلف مانند تراش، ماشین فرز، ماشینکاری مرکزی و ماشین سنگ زنی را برآورده کند.

اسپیندل مکانیکی برای دستگاه برش

برش چند سیمی (multi- wire cutting) نوع جدیدی از روش فرآیند برش است که مواد ساینده را به منطقه فرآیند نیمه هادی برای سنگ زنی از طریق حرکت رفت و برگشتی با سرعت بالا سیم فلزی می برد و مواد سخت و شکننده را به صدها ورق نازک به طور همزمان برش می دهد. در مقایسه با سایر فناوری ها، فناوری برش چند سیمی دارای مزایای بهره وری بالا، بهره وری بالا و دقت بالا است. این پرکاربردترین فناوری برش ویفر است.

اسپیندل شامل شفت پشتیبانی ثابت، محور پشتیبانی دینامیک و چرخ راهنما، وسط با میله متصل است. این به طور گسترده ای در شرکت های تولید ویفر سیلیکونی پنل های خورشیدی داخلی، شرکت های تولید تراشه یاقوت کبود، شرکت های تولید تجهیزات دستگاه سیم برش استفاده می شود.

Type

Speed (r/min)

D

L1

L2

L3 ( Length of cutting silicon rod)

175QP02

2000

175

484

282

450

180QP02

2000

180

346

231

350

210QP015

1500

210

442

295

500

217QP025

2500

217

474

440

600

257QP025

2500

257

482

450

800

300QP021

2100

300

485

587

800

310QP012

1200

310

645

510

800
