بیرینگ های مورد استفاده در پمپ های فرآیندی
دسته بندی محصول : INA Schaeffler
توضیحات :
یکی از زمینه های بسیار گسترده کاربرد پمپ های گریز از مرکز با حداکثر ضریب اطمینان، صنعت پتروشیمی است. نام پمپ استاندارد شیمیایی در درجه اول به سیال پمپ شده اشاره نمی کند، بلکه به طراحی استاندارد یا استاندارد شده پمپ ها اشاره دارد. گستره وسیعی از کاربردها علاوه بر صنایع شیمیایی و پتروشیمی، صنایع غذایی را نیز شامل می شود. بنابراین سیالات پمپ شده بسیار متنوع هستند و گاهی اوقات به طور قابل توجهی خواص آنها متفاوت است. طراحی پمپ مطابق با پمپ گریز از مرکز تک مرحله ای و تک جریانی است.
بیرینگ های INA Schaeffler پمپ های مایع
پمپ های مایع تحت فشار ثابت و بالا هستند و نیازمند اعتماد و کارآمدی طولانی هستند. این پمپ ها در تمام صنایع برای کاربردهای بسیار متنوعی استفاده می شوند. هر جا که مایعات پمپ شوند، کارکرد بدون مشکل و کم مصرف ضروری است. برای اطمینان از این امر، هر قطعه از آن باید درست کار کند. Schaeffler محصولات مناسبی را برای این منظور ارائه می دهد.
اساس طراحی آرایش یاتاقان پمپ های مایع، داده های عملیاتی است، شامل نیروهای موثر بر یاتاقان، سرعت ها و شرایط روانکاری. طراحی یاتاقان مورد نیاز، چیدمان و درجه بارگذاری از این امر ناشی می شود.
محصولات INA نه تنها هزینه ها، زمان کار و خطرات را کاهش می دهند، بلکه شرایط کاری کاربر پسند و ایمن را ممکن می سازند. از سیستم های نظارت هوشمند بر وضعیت، روان کننده های اتوماتیک و روان کننده های ممتاز گرفته تا خدمات پیشرفته، Schaeffler به عنوان یک شریک شایسته محصولات جامعی را برای کل چرخه عمر رولبرینگ ها در پمپ های مایع ارائه می دهد.
پمپ ها باید مطمئن و کارآمد کار کنند
پمپ ها طبق دو اصل اساسی متمایز می شوند: اصل جابجایی و اصل جریان. در پمپ های گریز از مرکز، که بیشترین نسبت را در مصارف صنعتی نشان می دهند، مایع به صورت محوری وارد شده و توسط پروانه پمپ به حرکت در می آید. در پمپ پیستونی، مایع توسط یک پیستون متحرک در سیلندر جابجا می شود. بسته به منطقه استفاده، کاربرد و طراحی، الزامات خاصی برای پمپ و بیرینگ های آن وجود دارد. استانداردهای مربوطه برای طرح ها و کاربردهای مختلف پمپ ایجاد شده است. برای پمپ های استاندارد آب، به عنوان مثال، DIN 24255، یا ISO 2858 برای پمپ های استاندارد شیمیایی. هدف از استانداردسازی در درجه اول استانداردسازی ابعاد اتصال، اجزا و داده های عملکردی برای برنامه ریزی ساده، بهره برداری و نگهداری سیستم ها است.
پمپ های فرآیندی
یکی از زمینه های بسیار گسترده کاربرد پمپ های گریز از مرکز با حداکثر ضریب اطمینان، صنعت پتروشیمی است. نام پمپ استاندارد شیمیایی در درجه اول به سیال پمپ شده اشاره نمی کند، بلکه به طراحی استاندارد یا استاندارد شده پمپ ها اشاره دارد. گستره وسیعی از کاربردها علاوه بر صنایع شیمیایی و پتروشیمی، صنایع غذایی را نیز شامل می شود. بنابراین سیالات پمپ شده بسیار متنوع هستند و گاهی اوقات به طور قابل توجهی خواص آنها متفاوت است. طراحی پمپ مطابق با پمپ گریز از مرکز تک مرحله ای و تک جریانی است.
الزامات:
- قابلیت تعویض پمپ های تولید کنندگان مختلف در یک سیستم لوله کشی موجود (EN22858)
- ابعاد و رتبه بندی بر اساس استاندارد ISO 2858
- سایر استانداردها مانند ISO 5199 (EN 25199)، ISO5199 یا ASME/ANSI B73.1 آمریکا
- کاربرد خاص سرعت مبدل بیش از فرکانس تا 3600 بر دقیقه
- محدودیت برای انحراف شفت و خروج شفت
بیرینگ های مورد استفاده در پمپ های فرآیندی
مثال نشان داده شده مفاهیم مختلف بیرینگ روغنکاری شده توسط چاهک روغن را نشان می دهد.

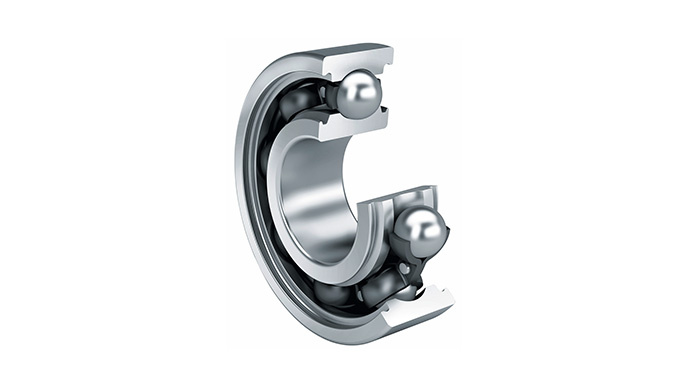

بالای شفت دو بلبرینگ شیار عمیق سری 63 به کار می رود (موقعیت 3) که به عنوان بیرینگ غیر مکان یاب با حلقه بیرونی کشویی در محفظه و همچنین موقعیت 5 به عنوان بیرینگ مکان یاب برای پشتیبانی از نیروهای محوری استفاده می شود.
در زیر شفت، یک بیرینگ جایگزین برای نیازهای بالاتر با توجه به نیروهایی که باید تطبیق داده شوند یا همچنین دقت هدایت نیاز است، استفاده می شود. در اینجا، رولبرینگ استوانه ای، به عنوان مثال سری‌های NU2، NU22 یا NU3، با درجه‌بندی تحمل بار بالاتر برای پشتیبانی از بار شعاعی استفاده می‌شوند و در عین حال عملکرد بی‌نقص بلبرینگ را ارائه می‌دهند. علاوه بر بلبرینگ‌های تماس زاویه‌ای دو ردیفه نشان‌داده‌شده، بلبرینگ‌های تماس زاویه‌ای تک ردیفی با طراحی همسان به عنوان بیرینگ های مکان‌یاب موجود هستند. از طرف دیگر، یک جفت بلبرینگ تماس زاویه‌ای منطبق با آرایش O در کلاس هوایی UA یا UB می‌تواند در اینجا استفاده شود که برای جذب نیروهای محوری به دلیل زاویه تماس 40 درجه بسیار مناسب است.
محصولات
X-life تضمین دهنده کیفیت برای محصولات به خصوص با کارایی بالای برندهای INA و FAG است. محصولات X-life با طول عمر و دوام طولانی تر معروف هستند. این امر امکانات طراحی کاملاً جدیدی را ابداع و سهم قابل توجهی در صرفه چویی هزینه ها دارند. دلایل این افزایش عملکرد، تکنیک‌های ساخت پیشرفته و طراحی‌های داخلی بهبود یافته است. این امر منجر به سطوح و نواحی تماس بهتر و یکنواخت تر و در نتیجه توزیع بهینه بار در بلبرینگ می شود. سطوح بهتر منجر به مزایای کاهش اصطکاک و در نتیجه پخش شدن دما و تنش کمتر روان کننده می شود.
INA متداول‌ترین بیرینگ‌های غلتشی برای پمپ‌ها و بیرینگ‌های موتور الکتریکی را تولید و توسعه داده است.
محصولات بیرینگ استاندارد ویژه پمپ در اینجا گنجانده شده است:
- برای بلبرینگ توپی شیار عمیق روغن کاری شده با آب بند 2Z و گریس دمای بالای L069. کلیرانس شعاعی L207 و C3 سری 62 و 63.
- بلبرینگ‌های تماس زاویه‌ای منطبق با کلیرانس داخلی شعاعی UA و UB سری 72 و 73 با MP و قفسه TVP.
- بلبرینگ تماسی زاویه ای دو ردیفه آب بندی شده با گریس مخصوص سری 32 و 33.
- بلبرینگ های شیار عمیق عایق جریان و رولبرینگ استوانه ای به ترتیب با پوشش J20AA و J20AB.

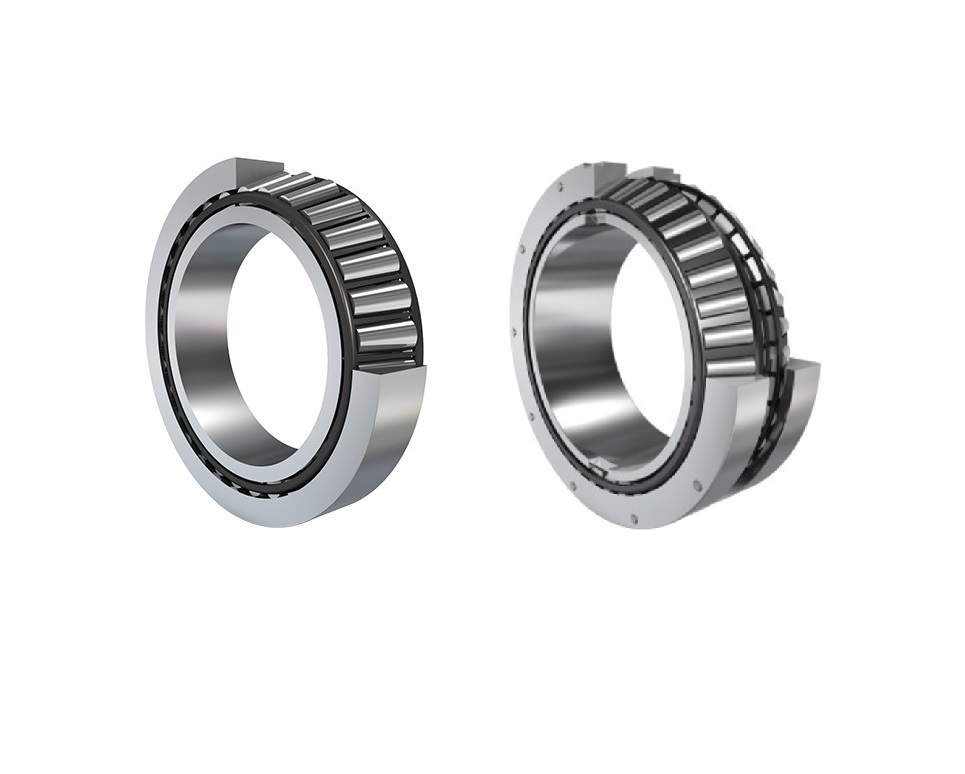

- علاوه بر این، طرح‌های استاندارد انواع دیگری مانند رولبرینگ استوانه‌ای، بلبرینگ های تماسی چهار نقطه‌ای، رولبرینگ های کروی، رولبرینگ های مخروطی یا رولبرینگ های سوزنی نیز گنجانده شده‌اند.
