غلتک های گاید مسیر برای سیستم های گاید خطی غلتکی INA Schaeffler
دسته بندی محصول : ریل و واگن
زیر دسته بندی محصول : INA Schaeffler
توضیحات :

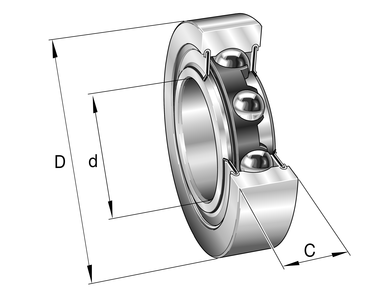

غلتک‌های گاید مسیر LFR بلبرینگ‌های تماس زاویه‌ای دو ردیفه هستند که شامل یک کنس بیرونی با نمای قوس گوتیک (گنبدی)، یک کنس داخلی و دو مجموعه ساچمه و قفسه پلاستیکی است. کنس داخلی و کنس بیرونی از فولاد بلبرینگ 100Cr6 ساخته شده است. کنس بیرونی به طور خاص دو نقطه تماس را در ناحیه تماس با جداره ایجاد می کند. زاویه تماس حداکثر 30 درجه است. بلبرینگ ها می توانند نیروهای محوری را از هر دو جهت و همچنین نیروهای شعاعی را تحمل کنند.
غلتک های گاید مسیر برای سیستم های گاید خطی غلتکی INA Schaeffler
غلتک‌های گاید مسیر LFR بلبرینگ‌های تماس زاویه‌ای دو ردیفه هستند که شامل یک کنس بیرونی با نمای قوس گوتیک (گنبدی)، یک کنس داخلی و دو مجموعه ساچمه و قفسه پلاستیکی است. کنس داخلی و کنس بیرونی از فولاد بلبرینگ 100Cr6 ساخته شده است. کنس بیرونی به طور خاص دو نقطه تماس را در ناحیه تماس با جداره ایجاد می کند. زاویه تماس حداکثر 30 درجه است. بلبرینگ ها می توانند نیروهای محوری را از هر دو جهت و همچنین نیروهای شعاعی را تحمل کنند.
غلتک های گاید مسیر LFRI بلبرینگ های دو ردیفه تماس زاویه ای هستند. آنها با غلتک های گاید مسیر LFR متفاوت هستند؛ زیرا دارای یک کنس داخلی گسترش یافته هستند. این امر موقعیت یابی دقیقی در جداره را ایجاب می کند. حلقه داخلی با استفاده از یک پیچ استاندارد (به عنوان مثال ISO 4762) در یک سوراخ مناسب (ترجیحاً درجه F6) نصب می شود. پیچ ثابت در محدوده تحمل بار قرار داده نشده است. فاصله عملیاتی غلتک های گاید مسیر با یک حلقه داخلی کشیده را نمی توان با استفاده از پیچ و مهره های غیرعادی تنظیم کرد.
روغنکاری و گردگیر این بلبرینگ ها
گردگیرهای شکاف ها در هر دو طرف از سیستم اجزای غلتشی در برابر آلودگی محافظت می کنند. بلبرینگ هایی با این نوع آب بندی دارای پسوند 2Z هستند. غلتک های گاید مسیر نیز در صورت درخواست با گردگیر تماسی در هر دو طرف، پسوند 2RS و 2RSR در دسترس هستند. غلتک های گاید مسیر برای مادام العمر روغن کاری می شوند و بنابراین بدون نیاز تعمیر و نگهداری هستند. از قطر خارجی بیشتر یا مساوی 52 میلی متر، کنس داخلی دارای سوراخ روغن کاری است.
کنس داخلی و کنس بیرونی از فولاد مقاوم در برابر خوردگی ساخته شده است. اجزای غلتشی در برابر خوردگی توسط گریس محافظت می شوند. طرح های مقاوم در برابر خوردگی دارای گردگیرهای تماسی و پسوند 2RS-RB یا 2RSR-RB هستند.
دقت ابعادی و هندسی مطابق با کلاس تحملی PN به DIN 620 است. کلیرنس داخلی بلبرینگ شعاعی تقریباً مطابق با گروه کلیرنس داخلی N مطابق با ISO 5753-1 است. کلاس های کلیرنس داخلی: به کاتالوگ HR 1، بلبرینگ های غلتشی INA Schaeffler مراجعه کنید.
پیچ و مهره ها
پیچ ها، که از فولاد پیچ با استحکام بالا ساخته شده اند، با یک سر پیچ متحدالمرکز و خارج از مرکز در دسترس هستند؛ تحت کد نامگذاری نام LFZ یا LFE. بسته به هدف مورد نظر، آنها با واشر، مهره، نوک تزریق کننده روغن کاری مناسب درایو و درپوش آب بندی عرضه می شوند.
مثال از کد فنی های قابل عرضه ی غلتک های گاید مسیر سیستم های ریل و واگن غلتکی INA Schaeffler:
LFR50/5-4-2Z-HLC
LFR50/8-6-2RS-RB
LFR5301-10-2Z
LFR5201-12-2RS-RB
LFR5206-20-2Z9
LFR5207-30-2RS-RB
LFR5308-50-2Z
LFR5308-50-2Z-RB
LFRI50/8-6-2Z
و ...
مثال از کد فنی های قابل عرضه ی پیچ و مهره های سیستم های ریل و واگن غلتکی INA Schaeffler:
LFZ05
LFE12-1/M12
LFZ12×45-A1
LFZ30×95-A1
LFE40×107-A1
LFZ40×115-A1
و ...
نکته: شرکت باتیس توانایی گسترده ای در تامین اقلام با برند INA Schaeffler آلمان داشته و کد فنی های بسیاری از این اقلام موجودی انبار می باشد. لازم به ذکر است که کد فنی های این سری از اقلام محدود به موارد فوق نشده و گستردگی محصولات این برند بسیار زیاد است.
