رولبرینگ های خطی RUE (لینیرگاید های با ساچمه استوانه ای) INA Schaeffler

رولبرینگ های خطی (ریل و واگن) RUE، به دلیل داشتن ساچمه‌های استوانه‌ای و سیستم‌های گاید مونوریلی INA، دارای بالاترین ظرفیت تحمل بار و استحکام هستند. آنها شامل حداقل یک واگن با یک سیستم غلتکی کامل، یک ریل، قطعه های پلاستیکی انتهایی یکپارچه در وجوه انتهایی واگن، نوارهای آب بندی در سمت بالا و زیر واگن و قطعات بسته کننده برای بستن سوراخ های ثابت در ریل هستند.

لینیر گایدهای KUVS برند INA Schaeffler

این سیستم های هدایت خطی شامل واحدهای بلبرینگ چرخشی خطی کامل KUVS..-B و ریل های TKVD است. آنها دارای کلیرنس قابل تنظیم بوده و برای محور م مسیرهای طولانی و نامحدود مناسب هستند.

ریل و واگن شش ردیفه KUSE برند INA Schaeffler

بلبرینگ‌های چرخشی خطی و مجموعه‌های لینیر گاید KUSE برند INA، مجموعه‌های کامل و پری لود شده هستند که در کاربردهایی با ضربات طولانی بدون محدودیت، بارهای بسیار بالا و استحکام بسیار بالا استفاده می‌شوند.

ریل های سیستم های ریل و واگن غلتکی INA Schaeffler از نوع LFS

ریل های سیستم های ریل و واگن غلتکی INA Schaeffler از نوع LFS از جنس آلومینیوم و با شفت‌های با جداره داخل انحنا از فولاد بلبرینگ ساخته شده‌اند. ریل ها در طرح های مختلف و متعددی موجود هستند، به عنوان مثال ریل پروفیلی تو پر، ریل پروفیلی توخالی، ریل مسطح، ریل با شکاف و غیره. انتخاب آنها بر اساس هدف مورد نظر سیستم هدایت (گاید) مسیر غلتکی است.

غلتک های گاید مسیر برای سیستم های گاید خطی غلتکی INA Schaeffler

غلتک‌های گاید مسیر LFR بلبرینگ‌های تماس زاویه‌ای دو ردیفه هستند که شامل یک کنس بیرونی با نمای قوس گوتیک (گنبدی)، یک کنس داخلی و دو مجموعه ساچمه و قفسه پلاستیکی است. کنس داخلی و کنس بیرونی از فولاد بلبرینگ 100Cr6 ساخته شده است. کنس بیرونی به طور خاص دو نقطه تماس را در ناحیه تماس با جداره ایجاد می کند. زاویه تماس حداکثر 30 درجه است. بلبرینگ ها می توانند نیروهای محوری را از هر دو جهت و همچنین نیروهای شعاعی را تحمل کنند.

واگن های سیستم‌های گاید مسیر غلتکی LF برند INA Schaeffler

سیستم های هدایت مسیر غلتکی INA آلمان شامل یک یا چند واگن ساخته شده از آلومینیوم، غلتک های مسیر پروفیل و یک گاید مستقیم یا منحنی است. واگن ها به صورت واگن های توخالی، واگن های باز، واگن های فشرده و واگن برای سیستم های هدایت خمیده، بیضی و دایره ای شکل موجود هستند.

ریل و واگن برند INA Schaeffler مدل RUE-F

مجموعه‌های ریل و واگن RUE-F و مجموعه‌های رولبرینگ خطی و ریل RUE-E کاملا قابل تعویض هستند. بلبرینگ های چرخشی خطی و مجموعه های ریل سری RUE-F در اندازه های 35 تا 65 موجود هستند. سایزهای 25 و 100 در سری RUE-E موجود هستند.

بلبرینگ خطی به همراه شفت INA از سری KH، KN، KS

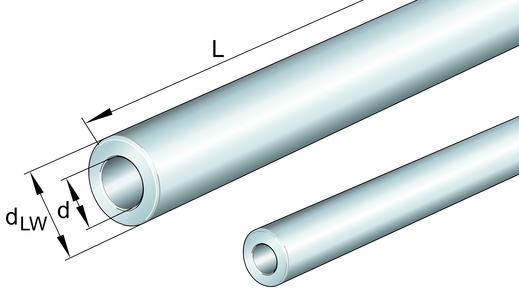

سیستم های گاید شفت، ریل های خطی یا طولی با واگن بلبرینگ یا رولبرینگ های ساده برای مناطق مختلف استفاده و مورد کاربرد هستند. بلبرینگ های خطی در محل با تحمل بار سبک، محل تحت فشار و دستگاه های ماشینکاری در دسترس هستند. مسیرهای حرکت ممکن است به شکل شفت های تو پر، شفت های توخالی یا محورهای تکیه گاه و واحدهای پشتیبانی ریلی باشند.

ریل و واگن چهار ردیفه KUVE INA SCHAEFFLER

با یک سیستم اندازه‌گیری الکترونیکی مغناطیسی یکپارچه، واحدهای آماده‌سازی هستند. حداکثر سرعت حرکت واگن 5 متر بر ثانیه و حداکثر طول اندازه گیری 90 متر است. جزء مکانیکی سیستم هدایت مونوریل مطابق با مونتاژ بلبرینگ خطی و راهنما KUVE است. این واحدها می توانند نیروها را از تمام جهات و ممان ها در تمام محورها پشتیبانی کنند، از قبل بارگیری شده و دارای دقت، صلبیت و ظرفیت حمل بار بالا هستند. ترکیبی از این بلبرینگ های خطی اثبات شده و مجموعه های راهنما با سیستم اندازه گیری الکترونیکی مغناطیسی راه حلی بسیار فشرده و مقرون به صرفه را برای کاربردهایی که به فواصل حرکت دقیقی نیاز دارند ارائه می دهد.
