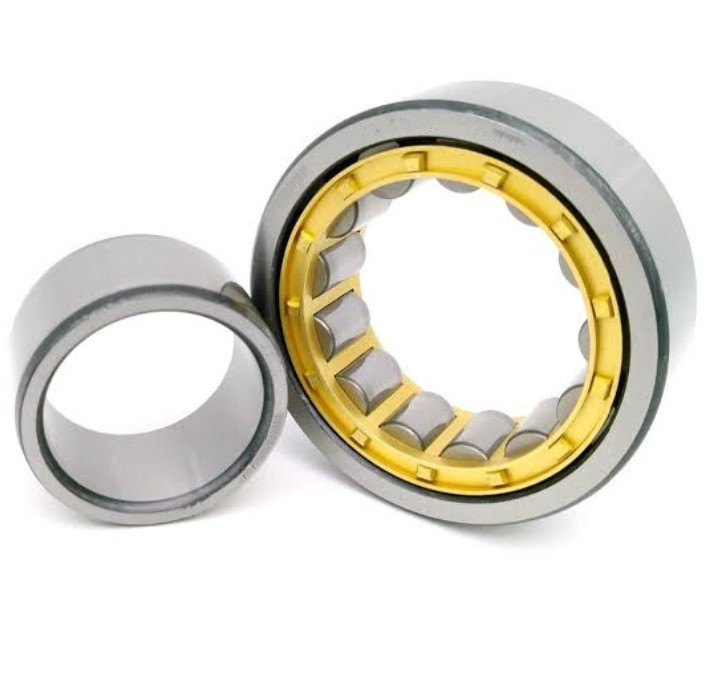

رولبرینگ های  استوانه ای FAG سری NU، NJ  و NUP

بیرینگ گیربکس

بیرینگ ‌های گیربکس از شفت‌ها و چرخ‌دنده‌های پینیون، میانی و خروجی در موتورهای دنده، کاهنده‌های مارپیچی، مارپیچی هم محور، مارپیچی اریب، کاهش دهنده کرمی تکی و دوگانه و گیربکس‌های ستاره ای (سیاره ای) پشتیبانی می‌کنند. رولبرینگ های  با دقت بالا شامل رولبرینگ های استوانه ای کامل SL، رولبرینگ های کروی، رولبرینگ های استوانه ای هدایت شونده قفسه N، NU، NU NUP، رولبرینگ های مخروطی، بلبرینگ های شیار عمیق، و بلبرینگ های توپی تماس زاویه ای هستند. برخی موارد شمال کدهای فنی و مشخصات زیر هستند:

FAG NU2215-E-XL-TVP2 Cylindrical Roller Bearing

FAG NU322-E-XL-M1 Cylindrical Roller Bearing

FAG NU2217-E-XL-M1-C3 Cylindrical Roller Bearing

FAG NJ322-E-XL-M1 Cylindrical Roller Bearing

FAG NJ318-E-XL-M1 Cylindrical Roller Bearing

FAG NJ2315-E-XL-M1-C3 Cylindrical Roller Bearing

FAG NJ2217-E-XL-M1-C3 Cylindrical Roller Bearing

FAG NU312-E-XL-M1-C3 Cylindrical Roller Bearing

محدوده کاربرد نوع NU

• بارهای شعاعی بالا و سرعت بالا
• گیربکس
• شفت چرخ دنده حلزونی
• پلیت های فنری

خواص نوع NU

• حلقه بیرونی دارای 2 دنده ثابت
• حلقه داخلی بدون دنده
• جابجایی محوری شفت با توجه به محفظه در 2 جهت

شامل

• بیرینگ استوانه ای
• حلقه داخلی NU

رولبرینگ های استوانه ای تک ردیفه با قفسه بارهای شعاعی بالایی را تحمل می کنند و برای سرعت های چرخشی بالا مناسب هستند.

رولبرینگ های استوانه ای NJ بیرینگ های بلوک بالشی هستند که می توانند نیروهای شعاعی بالایی را تحمل کنند و همچنین نیروهای محوری را در یک جهت جذب کرده و بنابراین می توانند شفت ها را در جهت محوری در آن جهت هدایت کنند. این بیرینگ ها دارای دو دنده در حلقه بیرونی و یک دنده در حلقه داخلی هستند. حلقه های بیرونی و داخلی را می توان به صورت محوری، نسبت به یکدیگر و از موقعیت مرکزی حرکت داد. تلورانس ابعادی و فرمی بلبرینگ ها مطابق با کلاس تحمل PN مطابق DIN 620 است.
