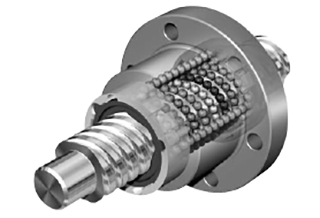

مجموعه‌های بال اسکروهای دقیق Rexroth محصولات متنوعی را برای تعیین موقعیت و وظایف جابجایی توسط پیچ‌های راهنما یا همچنین توسط مهره‌های راهنما به طراحان فنی ارائه می‌دهند. مجموعه‌های بال اسکرو Rexroth موجود در اندازه‌های 12 میلی‌متر تا 40 میلی‌متر، دقت T5 ( ±0.023/300میلی‌متر)، کلیرنس و تنظیمات پیش بارگذاری در دسترس هستند.

امکانات

• خط کامل ترکیبات قطر، مهره های توپی و یاتاقان های انتهایی بال اسکرو برای انعطاف پذیری کامل در طراحی
• محصولات کاملاً ماشین‌کاری شده با اعمال تنظیمات نهایی استاندارد Bosch Rexroth (به استثنای گزینه‌های Z و S برای ماشینکاری صفحه نهایی) موجود هستند.

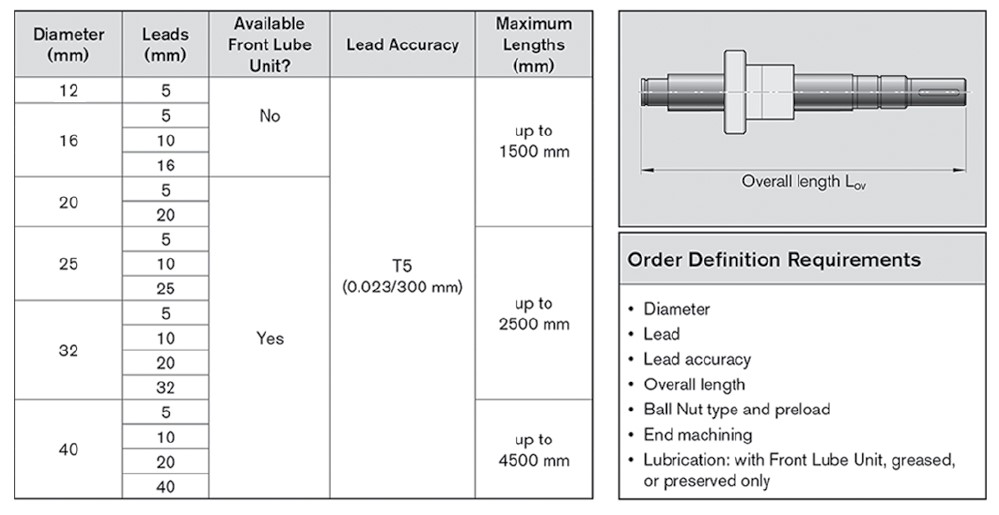

داده های فنی

مشخصات پارت نامبر بال اسکروهای Rexroth

R153046990 Machined Ball Screw Assembly, size 12x5, T5 Accuracy

R151004990 Machined Ball Screw Assembly, size 16x10, T5 Accuracy

R151006990 Machined Ball Screw Assembly, size 16x16, T5 Accuracy

R151001990 Machined Ball Screw Assembly, size 16x5, T5 Accuracy

R151017990 Machined Ball Screw Assembly, size 20x20, T5 Accuracy

R151011990 Machined Ball Screw Assembly, size 20x5, T5 Accuracy

R151024990 Machined Ball Screw Assembly, size 25x10, T5 Accuracy

R151028990 Machined Ball Screw Assembly, size 25x25, T5 Accuracy

R151021990 Machined Ball Screw Assembly, size 25x5, T5 Accuracy

R151034990 Machined Ball Screw Assembly, size 32x10, T5 Accuracy

R151037990 Machined Ball Screw Assembly, size 32x20, T5 Accuracy

R151039990 Machined Ball Screw Assembly, size 32x32, T5 Accuracy

R151031990 Machined Ball Screw Assembly, size 32x5, T5 Accuracy

R151044990 Machined Ball Screw Assembly, size 40x10, T5 Accuracy

R151047990 Machined Ball Screw Assembly, size 40x20, T5 Accuracy

R151049990 Machined Ball Screw Assembly, size 40x40, T5 Accuracy

R151041990 Machined Ball Screw Assembly, size 40x5, T5 Accuracy

از گزینه های آبی رنگ همین صفحه می توانید برای دانلود کاتلوگ نصب بال اسکرو و انتخاب کد فنی بال اسکرو های Bosch Rexroth استفاده نمایید و با ما در ارتباط باشید.
